Datasheet下载- 型号： 74ACT16374SSC
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74ACT16374SSC由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74ACT16374SSC价格参考。Fairchild Semiconductor74ACT16374SSC封装/规格：未分类， 暂无。您可以下载74ACT16374SSC参考资料、Datasheet数据手册功能说明书，资料中有74ACT16374SSC 详细功能的应用电路图电压和使用方法及教程。
74ACT16374SSC 是安森美（ON Semiconductor）推出的16位透明D型锁存器/边沿触发D触发器（带三态输出），属于高速ACT（Advanced CMOS TTL-compatible）逻辑系列。其典型应用场景包括： - 总线接口与数据缓冲：16位宽、独立三态输出结构，适用于微处理器系统中地址/数据总线的驱动、隔离与暂存，支持双向数据流向控制（如与CPU或FPGA连接时实现数据锁存与总线释放）。 - 高速数字系统同步：支持最高约100 MHz工作频率（tPD ≈ 6.5 ns），适用于通信设备（如基站接口模块）、工业PLC、测试仪器等需多路并行数据同步采样与保持的场景。 - FPGA/CPLD扩展I/O：作为外部I/O扩展器件，配合可编程逻辑器件实现高密度、低功耗的数据输入锁存（透明锁存模式）或时钟同步寄存（边沿触发模式），提升系统I/O灵活性。 - LED/LCD显示驱动控制：在大型显示控制系统中，用于锁存段码或扫描信号，确保显示数据稳定更新，避免闪烁。 该器件工作电压为4.5–5.5 V，具备TTL电平兼容性、强驱动能力（±24 mA）及优异的噪声抑制特性，适用于工业级温度范围（–40°C 至 +85°C），常见于对可靠性与时序精度要求较高的中高端嵌入式与接口电路中。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC D-TYPE POS TRG DUAL 48SSOP |
| 产品分类 | 逻辑 - 触发器 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

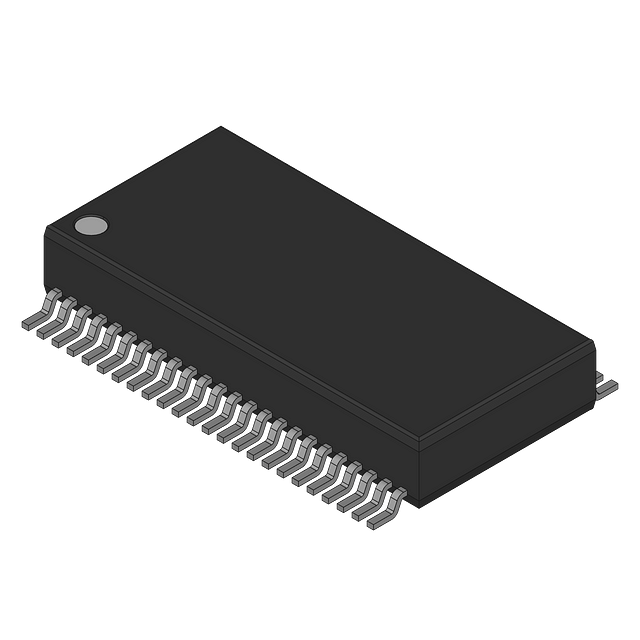

| 产品图片 |
|
| 产品型号 | 74ACT16374SSC |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74ACT |
| 不同V、最大CL时的最大传播延迟 | 7.9ns @ 5V，50pF |
| 元件数 | 2 |
| 功能 | 标准 |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 48-BSSOP（0.295"，7.50mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 29 |
| 每元件位数 | 8 |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电流-输出高，低 | 24mA，24mA |
| 电流-静态 | 80µA |
| 类型 | D 型 |
| 触发器类型 | 正边沿 |
| 输入电容 | 4.5pF |
| 输出类型 | 三态， 非反相 |
| 频率-时钟 | 71MHz |
