Datasheet下载- 型号： 74AC174MTC
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74AC174MTC由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74AC174MTC价格参考。Fairchild Semiconductor74AC174MTC封装/规格：未分类， 暂无。您可以下载74AC174MTC参考资料、Datasheet数据手册功能说明书，资料中有74AC174MTC 详细功能的应用电路图电压和使用方法及教程。
ON Semiconductor的74AC174MTC是一款六D型正边沿触发触发器（Hex D-Type Flip-Flop），采用CMOS工艺，工作电压范围为2.0V–6.0V，具有高速（tPD ≈ 8.5ns典型值）、低功耗和强抗噪声能力等特点。其典型应用场景包括： - 数字系统同步控制：用于锁存并同步来自异步源的数据（如按键输入、传感器信号），防止亚稳态，常见于工业控制面板、仪器仪表前端接口。 - 移位寄存器构建：级联多个74AC174可构成串入/并出（SIPO）或并入/串出（PISO）移位寄存器，应用于LED点阵驱动、数码管扫描控制及简易数据串行化/解串。 - 状态暂存与寄存：在微控制器外围电路中暂存I/O扩展数据（如配合74AC138译码器），或作为CPU地址/数据锁存器的补充缓存单元。 - 时序逻辑设计：在FPGA/CPLD开发板辅助电路、教学实验平台中，用于搭建计数器、分频器、状态机等基础时序电路，便于理解边沿触发与时序约束。 - 通信接口缓冲：在低速串行通信（如UART、SPI从设备数据采样）中，用作接收数据的同步采样寄存器，提升时序可靠性。 该器件采用TSSOP-16封装，引脚兼容标准74系列，广泛用于消费电子、汽车电子（非安全关键模块）、通信设备及嵌入式系统中对成本、速度与功耗有均衡要求的中低复杂度数字逻辑设计。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC D-TYPE POS TRG SNGL 16TSSOP |
| 产品分类 | 逻辑 - 触发器 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

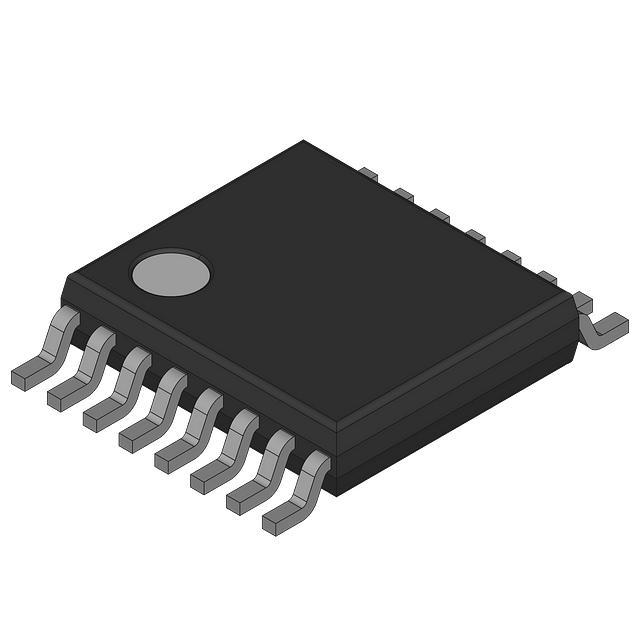

| 产品图片 |
|
| 产品型号 | 74AC174MTC |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74AC |
| 不同V、最大CL时的最大传播延迟 | 8.5ns @ 5V，50pF |
| 元件数 | 1 |
| 功能 | 主复位 |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 16-TSSOP（0.173"，4.40mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 2,350 |
| 每元件位数 | 6 |
| 电压-电源 | 2 V ~ 6 V |
| 电流-输出高，低 | 24mA，24mA |
| 电流-静态 | 40µA |
| 类型 | D 型 |
| 触发器类型 | 正边沿 |
| 输入电容 | 4.5pF |
| 输出类型 | 非反相 |
| 频率-时钟 | 125MHz |
