Datasheet下载- 型号： 74ABT574CMTC
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74ABT574CMTC由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74ABT574CMTC价格参考。Fairchild Semiconductor74ABT574CMTC封装/规格：未分类， 暂无。您可以下载74ABT574CMTC参考资料、Datasheet数据手册功能说明书，资料中有74ABT574CMTC 详细功能的应用电路图电压和使用方法及教程。
74ABT574CMTC 是安森美（ON Semiconductor）推出的高速ABT系列8位三态D型触发器（带时钟使能和输出使能），采用TSSOP-20封装。其典型应用场景包括： - 数据总线接口与暂存：在微控制器、DSP或FPGA系统中，用作地址/数据总线的锁存与隔离，实现时序同步的数据捕获（如在时钟上升沿锁存8位并行数据）。 - 缓冲与驱动增强：凭借±32mA高驱动能力及ABT系列的快速开关特性（tpd ≈ 3.5ns），可驱动重载PCB走线或多个下游逻辑器件，提升信号完整性。 - 状态暂存与流水线寄存：在数字信号处理、通信协议栈或工业控制逻辑中，用于暂存中间运算结果、状态字或配置参数，支持多级流水线操作。 - 电平转换与总线共享：配合三态输出（OE控制）和宽工作电压范围（4.5V–5.5V），适用于5V TTL/CMOS系统中实现多设备共享同一数据总线（如EEPROM、ADC/DAC接口）。 - 工业与汽车电子：满足AEC-Q100可靠性标准（该型号为工业级，部分版本支持车规），适用于PLC模块、车载信息娱乐系统中的可靠数据锁存。 注意：该器件不含内置上拉/下拉，设计时需确保未选通输出端的总线端接，避免浮空；时钟输入需满足最小脉冲宽度要求以保证可靠触发。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC D-TYPE POS TRG SNGL 20TSSOP |
| 产品分类 | 逻辑 - 触发器 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

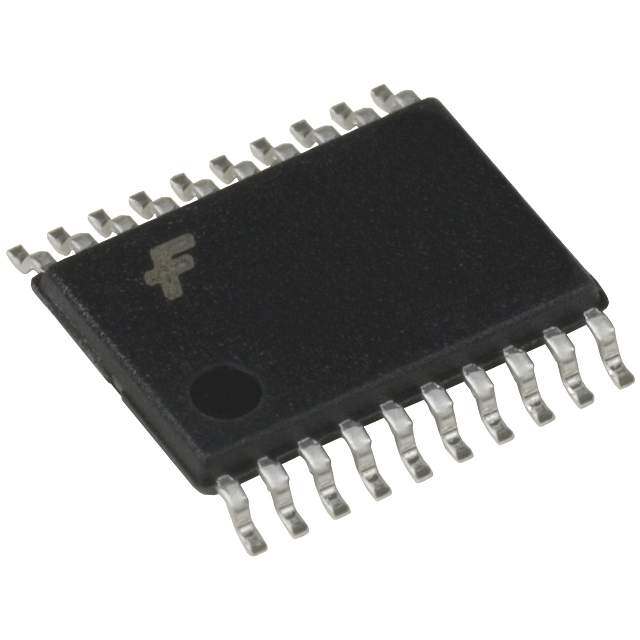

| 产品图片 |
|
| 产品型号 | 74ABT574CMTC |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74ABT |
| 不同V、最大CL时的最大传播延迟 | 5ns @ 5V，50pF |
| 元件数 | 1 |
| 功能 | 标准 |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 20-TSSOP（0.173"，4.40mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 1,825 |
| 每元件位数 | 8 |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电流-输出高，低 | 32mA，64mA |
| 电流-静态 | 50µA |
| 类型 | D 型 |
| 触发器类型 | 正边沿 |
| 输入电容 | 5pF |
| 输出类型 | 三态， 反相 |
| 频率-时钟 | 200MHz |
.jpg)
