Datasheet下载- 型号： 7103P4DAV2BE
- 制造商： C&K Components
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供7103P4DAV2BE由C&K Components设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 7103P4DAV2BE价格参考。C&K Components7103P4DAV2BE封装/规格：未分类， 暂无。您可以下载7103P4DAV2BE参考资料、Datasheet数据手册功能说明书，资料中有7103P4DAV2BE 详细功能的应用电路图电压和使用方法及教程。

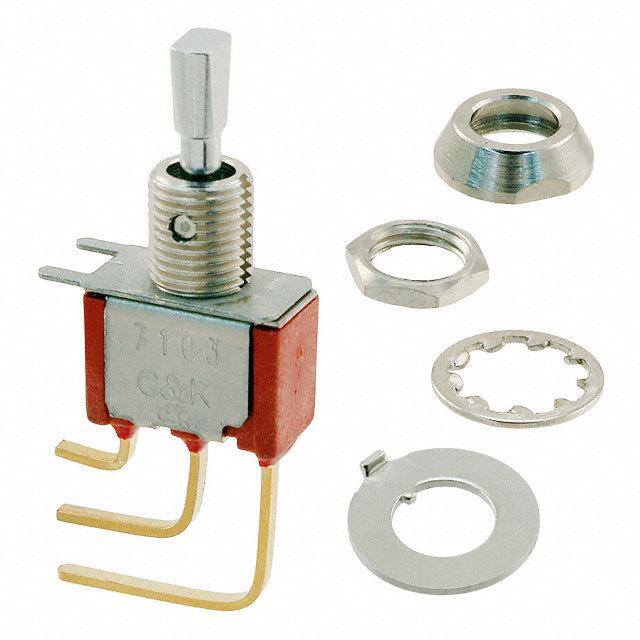

C&K品牌的7103P4DAV2BE是一款微型拨动开关（Toggle Switch），属于超小型密封型SPDT（单刀双掷）结构，带防尘盖与面板安装设计，具备IP67防护等级（防尘、防水溅）、-40°C至+85°C宽温工作范围，并通过UL/CSA认证。其典型应用场景包括：工业控制面板（如PLC操作盒、HMI设备上的模式选择/启停切换）、医疗设备（便携式监护仪、诊断仪器的电源或功能档位切换，得益于高可靠性及生物相容性材料）、测试测量仪器（示波器、信号发生器等前面板功能开关，要求机械寿命达10,000次以上）、安防系统（门禁控制器、报警主机的配置跳线或本地/远程模式切换）、以及户外或严苛环境下的嵌入式设备（如车载终端、农业传感器节点），因其密封特性可抵御粉尘、湿气及轻微油污。该型号采用镀金触点，接触电阻低且稳定，适用于小信号（≤100mA/30VDC）逻辑控制场景，不适用于大电流负载直接切换。需注意其为面板安装式，常配合金属或塑料面板使用，适合对空间、防护与操作手感有综合要求的中高端电子设备。
| 参数 | 数值 |
| 产品目录 | 开关 |
| 描述 | SWITCH TOGGLE SPDT 0.4VA 20V |
| 产品分类 | 拨动开关 |
| 品牌 | C&K Components |
| 数据手册 | http://www.ck-components.com/index.php?module=media&action=Display&cmpref=14430&lang=en&width=&height=&format=&alt=http://www.ck-components.com/index.php?module=media&action=Display&cmpref=14428&lang=en&width=&height=&format=&alt= |
| 产品图片 |
|
| 产品型号 | 7103P4DAV2BE |
| PCN组件/产地 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 7000 |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=30457 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 侵入防护 | - |
| 其它名称 | *7103P4DAV2BE |
| 包装 | 散装 |
| 安装类型 | 面板安装，垂直直角 |
| 工作温度 | -30°C ~ 85°C |
| 开关功能 | 开-关-开 |
| 标准包装 | 1 |
| 照明 | 不发光 |
| 照明电压（标称值） | - |
| 照明类型，颜色 | - |
| 特性 | 环氧树脂密封端子 |
| 电气寿命 | 40,000 次循环 |
| 电路 | 单刀双掷 |
| 端子类型 | PC 引脚 |
| 致动器材料 | 黄铜，镀铬 |
| 致动器类型 | 扁平防转动 |
| 致动器长度 | 8.13mm |
| 衬套螺纹 | 1/4-40 |
| 面板开口尺寸 | 圆形 - 6.35mm 直径 |
| 额定电压-AC | 20V |
| 额定电压-DC | 20V |
| 额定电流 | 0.4VA（AC/DC） |
