Datasheet下载- 型号： 7101SY9AV2BE
- 制造商： C&K Components
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供7101SY9AV2BE由C&K Components设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 7101SY9AV2BE价格参考。C&K Components7101SY9AV2BE封装/规格：未分类， 暂无。您可以下载7101SY9AV2BE参考资料、Datasheet数据手册功能说明书，资料中有7101SY9AV2BE 详细功能的应用电路图电压和使用方法及教程。
C&K品牌的7101SY9AV2BE是一款微型拨动开关（Subminiature Toggle Switch），属于SPDT（单刀双掷）、带锁紧结构（Maintained Action）、面板安装型，具有IP67防护等级、-40°C至+85°C工作温度范围及UL/cUL认证。其典型应用场景包括：工业控制设备（如PLC操作面板、小型HMI界面的电源/模式切换）、医疗设备（便携式监护仪、诊断仪的电源或功能选择开关，得益于高可靠性与防尘防水性能）、测试测量仪器（示波器、信号发生器等前端功能切换）、安防系统（门禁控制器、报警主机的配置/使能开关）以及高端消费电子（专业音频设备、舞台灯光控制器中的状态切换）。该型号采用镀金触点（30μ" Au over Ni），确保低接触电阻和长寿命（≥10,000次机械寿命），适用于需频繁操作、环境多变（如车间粉尘、实验室潮湿）且对电气稳定性要求较高的场合。注意：不适用于大电流主回路，额定值为0.1A @ 125VAC/30VDC，主要承担信号级或小功率控制功能。
| 参数 | 数值 |
| 3D型号 | http://media.digikey.com/pdf/3D%20Models/C&K/710xsy9av2_101411.zip点击此处下载产品Datasheet |
| 产品目录 | 开关机电产品 |
| 描述 | SWITCH TOGGLE SPDT 0.4VA 20V拨动开关 Switch Toggle Spdt Vert R/A Pcb |
| 产品分类 | 拨动开关开关 |
| 品牌 | C&K Components |
| 产品手册 | |

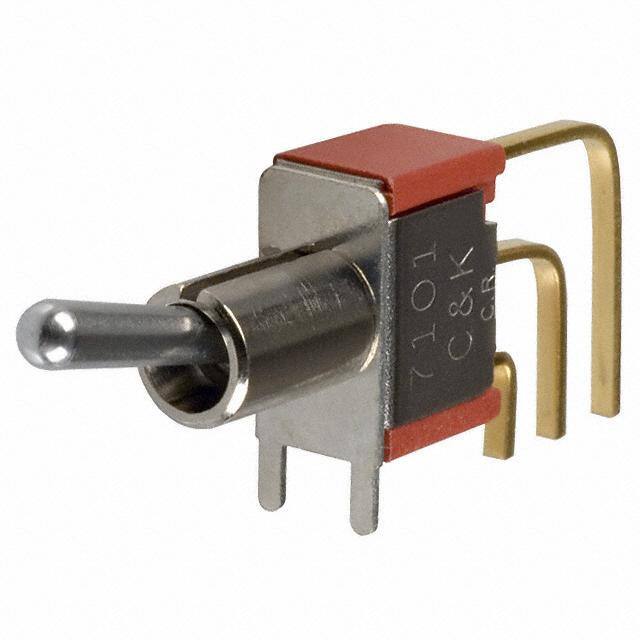

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 拨动开关,C&K Components 7101SY9AV2BE7000 |
| mouser_ship_limit | 该产品可能需要其他文件才能进口到中国。 |
| 数据手册 | http://www.ck-components.com/index.php?module=media&action=Display&cmpref=14430&lang=en&width=&height=&format=&alt= |
| 产品型号 | 7101SY9AV2BE |
| PCN组件/产地 | |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=30457 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 拨动开关 |
| 侵入防护 | - |
| 其它名称 | *7101SY9AV2BE |
| 功率额定值 | 0.4 VA |
| 包装 | 散装 |
| 商标 | C&K Components |
| 安装类型 | 通孔，直角，垂直 |
| 安装风格 | Through Hole |
| 工作温度 | -30°C ~ 85°C |
| 工厂包装数量 | 1 |
| 开关功能 | ON - NONE - ON |
| 执行器 | Bat |
| 标准包装 | 1 |
| 照明 | 不发光 |
| 照明电压（标称值） | - |
| 照明类型，颜色 | - |
| 特性 | 环氧树脂密封端子 |
| 电压额定值AC | 20 V |
| 电压额定值DC | 20 V |
| 电气寿命 | 100,000 次循环 |
| 电路 | SPDT |
| 相关产品 | /product-detail/zh/706202000/CKN10080-ND/2043097/product-detail/zh/706203000/706203000-ND/286932/product-detail/zh/706201000/706201000-ND/286931 |
| 端子密封 | Sealed |
| 端子类型 | PC 引脚 |
| 端接类型 | Solder Pin |
| 系列 | 7000 |
| 致动器材料 | 黄铜，镀铬 |
| 致动器类型 | 标准圆形 |
| 致动器长度 | 10.67mm |
| 衬套大小 | 0.35 in |
| 衬套螺纹 | 无螺纹 |
| 触点形式 | SPST |
| 触点电镀 | Gold |
| 面板开口尺寸 | - |
| 额定电压-AC | 20V |
| 额定电压-DC | 20V |
| 额定电流 | 0.4VA（AC/DC） |
