Datasheet下载- 型号： 600L100JW200T
- 制造商： AMERICAN TECHNICAL CERAMICS
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供600L100JW200T由AMERICAN TECHNICAL CERAMICS设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 600L100JW200T价格参考。AMERICAN TECHNICAL CERAMICS600L100JW200T封装/规格：未分类， 暂无。您可以下载600L100JW200T参考资料、Datasheet数据手册功能说明书，资料中有600L100JW200T 详细功能的应用电路图电压和使用方法及教程。
American Technical Ceramics（ATC）600L100JW200T是一款高性能射频/微波陶瓷电容器，属于ATC 600系列（NP0/C0G材质），标称容量10 pF（100 = 10 pF），容差±5%（J），额定电压200 VDC（W），封装为0805（2.0 × 1.25 mm），采用无铅端接（T）。 其核心应用场景集中于高频、高稳定性、低损耗要求的射频电路： - 射频匹配网络：用于功率放大器（PA）、天线调谐模块（ASM）及滤波器中，提供精确、温度稳定的阻抗匹配； - 振荡器与VCO旁路/耦合：凭借NP0（C0G）超低介质损耗（DF < 0.15%）和近零温漂（±30 ppm/℃），保障频率长期稳定； - 军用/航天电子系统：满足MIL-PRF-55681/ MIL-STD-202标准，适用于雷达收发组件、电子对抗（ECM）、卫星通信前端等严苛环境； - 测试测量设备：在矢量网络分析仪（VNA）校准件、高频探头及精密信号链中，确保相位一致性和幅频响应精度。 该器件不适用于大电流滤波或电源去耦等低频应用，其价值在于极端频率（可达GHz级）、高Q值（>1000 @ 1 MHz）及长期可靠性，是高端射频设计的关键无源元件。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP CER 10PF 200V 5% NP0 0402 |
| 产品分类 | 陶瓷电容器 |
| 品牌 | American Technical Ceramics |
| 数据手册 | |

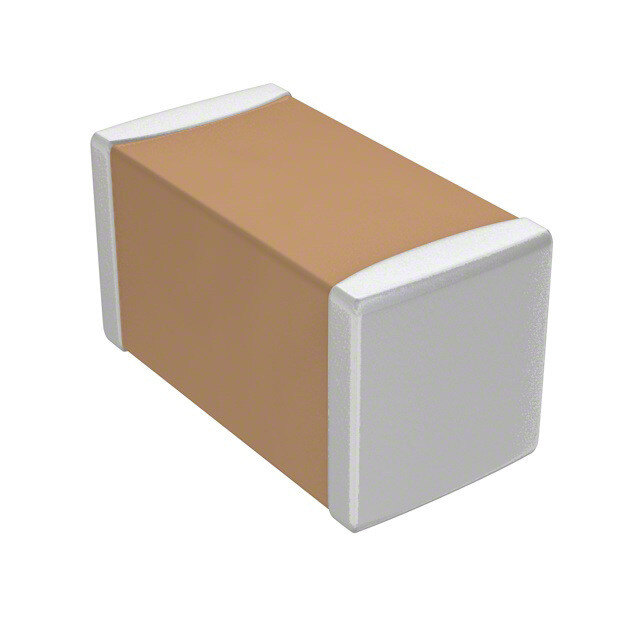

| 产品图片 |
|
| 产品型号 | 600L100JW200T |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | ATC 600L |
| 其它名称 | 600L100JW |
| 包装 | 带卷 （TR） |
| 厚度（最大值） | 0.024"（0.60mm） |
| 大小/尺寸 | 0.040" 长 x 0.020" 宽（1.02mm x 0.51mm） |
| 安装类型 | 表面贴装，MLCC |
| 容差 | ±5% |
| 封装/外壳 | 0402（1005 公制） |
| 工作温度 | -55°C ~ 125°C |
| 应用 | RF，微波，高频 |
| 引线形式 | - |
| 引线间距 | - |
| 标准包装 | 4,000 |
| 温度系数 | C0G，NP0 |
| 特性 | 高 Q 值，低损耗，超低 ESR，高电压 |
| 电压-额定 | 200V |
| 电容 | 10pF |
| 等级 | - |
| 高度-安装（最大值） | - |
