Datasheet下载- 型号： 6-534204-2
- 制造商： CORCOM/TYCO ELECTRONICS
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供6-534204-2由CORCOM/TYCO ELECTRONICS设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 6-534204-2价格参考。CORCOM/TYCO ELECTRONICS6-534204-2封装/规格：未分类， 暂无。您可以下载6-534204-2参考资料、Datasheet数据手册功能说明书，资料中有6-534204-2 详细功能的应用电路图电压和使用方法及教程。
TE Connectivity 的型号 6-534204-2 属于矩形连接器中的针座（Socket，即母插口），常用于需要高可靠性、耐振动及重复插拔的工业与电子设备中。该型号为压接式（Crimp）插座端子，通常配合公端（如 6-534203-2）组成完整连接对，适用于 22–26 AWG 导线，支持 3A 额定电流与 250V AC/DC 工作电压。 典型应用场景包括： • 工业自动化控制柜内的模块间信号与电源连接（如PLC I/O 模块、继电器底座接口）； • 汽车电子系统中非高压区域的传感器、执行器线束连接（如车身控制模块BCM、照明控制单元）； • 医疗设备内部板对板或线对板互连，满足UL/CSA 认证要求，具备良好阻燃性（UL94 V-0）和抗腐蚀性； • 测试测量仪器、通信基站设备中需稳定接触、低接触电阻（≤10 mΩ）的信号传输节点。 其金属外壳与极化结构设计可防止误插，兼容标准DIN导轨安装或PCB垂直/直角安装（依配套外壳而定），广泛用于严苛环境下的中低频模拟/数字信号及辅助电源分配。
| 参数 | 数值 |
| 3D型号 | http://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=6-534204-2&DocType=Customer+View+Model&DocLang=English |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN RECEPT 40POS .100 RT/A DUAL |
| 产品分类 | 矩形 - 板对板连接器 - 针座，插座，母插口 |
| 品牌 | TE Connectivity |
| 数据手册 | http://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=534204&DocType=Customer+Drawing&DocLang=English |

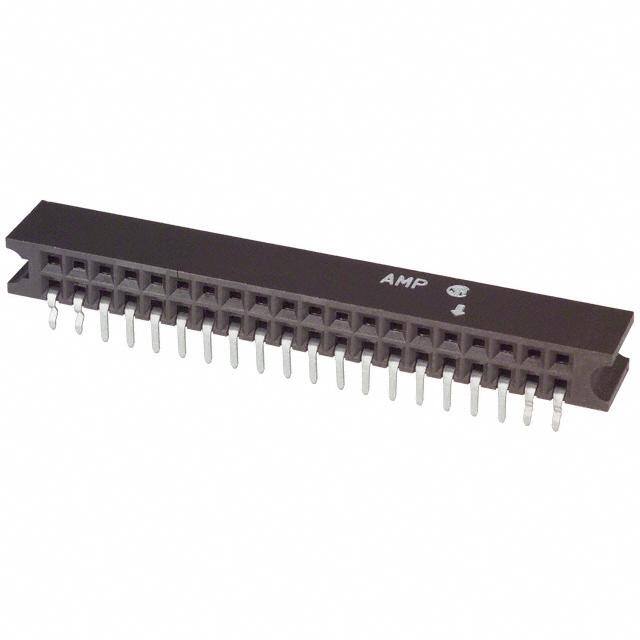

| 产品图片 |
|
| 产品型号 | 6-534204-2 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | http://www.te.com/commerce/alt/SinglePartSearch.do?PN=6-534204-2&dest=stmt点击此处下载产品Datasheet |
| 产品系列 | AMPMODU Mod II， AMP |
| 加载的针脚数 | 全部 |
| 包装 | 管件 |
| 堆叠高度（配接） | - |
| 安装类型 | 通孔，直角 |
| 排数 | 2 |
| 排距 | 0.100"（2.54mm） |
| 板上高度 | 0.238"（6.05mm） |
| 标准包装 | 135 |
| 特性 | - |
| 端接 | 纽结引脚，焊接 |
| 触头镀层 | 金 |
| 触头镀层厚度 | 30µin （0.76µm） |
| 连接器类型 | 插座 |
| 配套产品 | /product-detail/zh/5-146315-1/5-146315-1-ND/2259737/product-detail/zh/5-102802-8/5-102802-8-ND/2259732/product-detail/zh/6-102589-3/6-102589-3-ND/2259721/product-detail/zh/5-534978-7/5-534978-7-ND/1165465/product-detail/zh/1-534257-0/1-534257-0-ND/1152568/product-detail/zh/1-102589-3/1-102589-3-ND/1147853/product-detail/zh/6-102567-2/A34289-ND/1126706/product-detail/zh/6-102692-3/A34288-ND/1126705/product-detail/zh/534978-7/A26393-ND/293876/product-detail/zh/1-102692-3/A26391-ND/291106/product-detail/zh/146315-1/A112213-ND/289412/product-detail/zh/1-102567-2/A26392-ND/288900 |
| 针脚数 | 40 |
| 间距 | 0.100"（2.54mm） |
| 颜色 | 黑 |
