Datasheet下载- 型号： 5KP17A-G
- 制造商： COMCHIP TECHNOLOGY
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供5KP17A-G由COMCHIP TECHNOLOGY设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 5KP17A-G价格参考。COMCHIP TECHNOLOGY5KP17A-G封装/规格：未分类， 暂无。您可以下载5KP17A-G参考资料、Datasheet数据手册功能说明书，资料中有5KP17A-G 详细功能的应用电路图电压和使用方法及教程。
5KP17A-G是Comchip Technology（晶芯科技）推出的5kW大功率单向TVS（瞬态电压抑制）二极管，其击穿电压典型值为17V（VRWM≈14.4V，VBR=15.3–18.7V），峰值脉冲电流可达~294A（10/1000μs波形）。 该器件主要用于中高能量等级的电路瞬态过压防护，典型应用场景包括： - 电源输入端口保护：如工业开关电源、AC-DC适配器、LED驱动电源的直流输入侧，抵御雷击感应浪涌或开关机引起的高压尖峰； - 通信与接口电路防护：用于RS-485、CAN总线等工业现场总线的电源或信号线（配合共模电感/滤波电容），抑制EFT（电快速瞬变）及浪涌耦合干扰； - 电机驱动与继电器控制回路：吸收感性负载（如直流电机、电磁阀）关断时产生的反向电动势（L·di/dt）； - 电池供电系统：在汽车电子或便携设备中，防护抛负载（Load Dump）或电源反接误操作引发的瞬态高压（需配合其他保护器件）。 其DO-214AB（SMC）封装具备良好散热性与可靠性，适用于-65℃~+175℃宽温工作环境，符合RoHS及AEC-Q200部分要求（具体需查证批次认证），常见于工业控制、汽车电子外围、安防设备及电力仪表等对鲁棒性要求较高的领域。注意：使用时需确保PCB布局短而宽以降低寄生电感，并校核钳位电压（VC≈27.6V）是否在后级IC耐压范围内。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 17VWM 27.6VC R6 |
| 产品分类 | TVS - 二极管 |
| 品牌 | Comchip Technology |
| 数据手册 | |

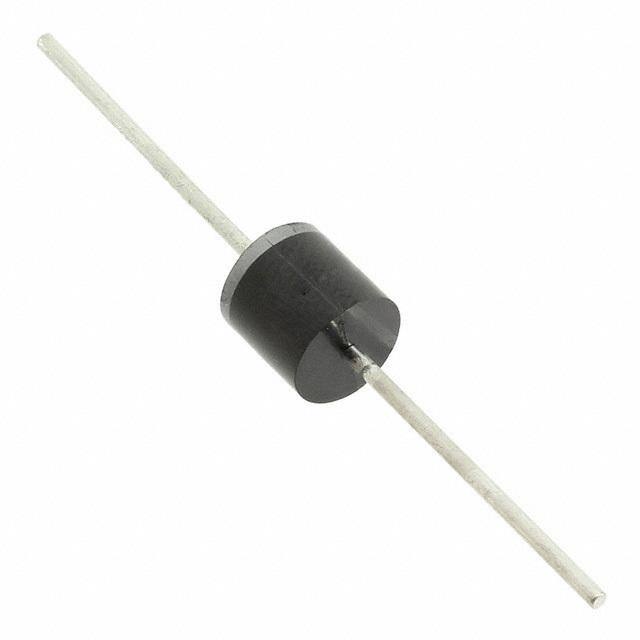

| 产品图片 | |
| 产品型号 | 5KP17A-G |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同频率时的电容 | - |
| 供应商器件封装 | R-6 |
| 功率-峰值脉冲 | 5000W （5kW） |
| 包装 | 带盒（TB） |
| 单向通道 | 1 |
| 双向通道 | - |
| 安装类型 | 通孔 |
| 封装/外壳 | R6，轴向 |
| 工作温度 | -55°C ~ 150°C |
| 应用 | 通用 |
| 标准包装 | 250 |
| 电压-击穿（最小值） | 18.9V |
| 电压-反向关态（典型值） | 17V |
| 电压-箝位（最大值）@Ipp | 27.6V |
| 电流-峰值脉冲(10/1000µs) | 181.16A |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
