Datasheet下载- 型号： 5KP11A-E3/54
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供5KP11A-E3/54由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 5KP11A-E3/54价格参考。Vishay5KP11A-E3/54封装/规格：未分类， 暂无。您可以下载5KP11A-E3/54参考资料、Datasheet数据手册功能说明书，资料中有5KP11A-E3/54 详细功能的应用电路图电压和使用方法及教程。
Vishay Semiconductor Diodes Division 的 5KP11A-E3/54 是一款5kW通流能力的单向TVS（瞬态电压抑制）二极管，击穿电压典型值为12.2V（最小11.0V，最大13.4V），钳位电压约18.2V（在5kA峰值脉冲电流下）。其主要应用场景为中高功率等级的瞬态过压防护。 典型应用包括： - 工业控制系统中的PLC输入/输出端口、传感器接口及现场总线（如RS-485、CAN）的ESD和雷击浪涌防护； - 开关电源（AC-DC、DC-DC）输入/输出侧的差模浪涌抑制（尤其适用于12V系统）； - 汽车电子中非安全关键的12V车载模块（如车身控制单元BCM外围电路、照明驱动、HVAC控制板）的ISO 7637-2/ISO 16750-2脉冲抗扰度防护； - 通信设备电源端口或信号线入口处的二级防护（常与GDT或PTC配合构成多级防护方案）； - 自动化设备、UPS、电表等需承受IEC 61000-4-5（线对地/线对线 4kV/2kV 浪涌）的工业级产品。 该器件采用DO-204AR（Axial Leaded）封装，具备高可靠性、低箝位比和优异的重复浪涌耐受能力，适用于需长期稳定运行且环境严苛的工业与车载场景。注意：不适用于高速数据线（如USB、HDMI）的静电防护（因结电容大，约2000pF），亦不可用于交流市电主干路直接防护（需配合前级气体放电管）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 11VWM 18.2VC P600 |
| 产品分类 | TVS - 二极管 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

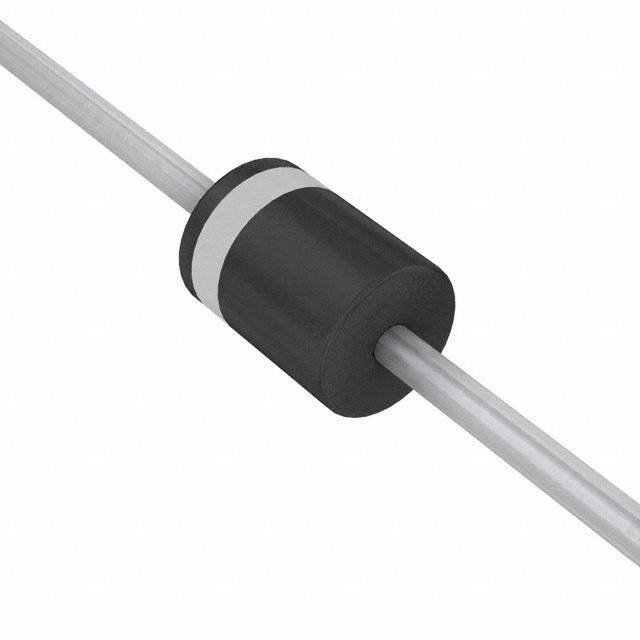

| 产品图片 |
|
| 产品型号 | 5KP11A-E3/54 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | TransZorb® |
| 不同频率时的电容 | - |
| 供应商器件封装 | P600 |
| 功率-峰值脉冲 | 5000W （5kW） |
| 包装 | 带卷 （TR） |
| 单向通道 | 1 |
| 双向通道 | - |
| 安装类型 | 通孔 |
| 封装/外壳 | P600，轴向 |
| 工作温度 | -55°C ~ 175°C |
| 应用 | 通用 |
| 标准包装 | 800 |
| 电压-击穿（最小值） | 12.2V |
| 电压-反向关态（典型值） | 11V |
| 电压-箝位（最大值）@Ipp | 18.2V |
| 电流-峰值脉冲(10/1000µs) | 275A |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
