Datasheet下载- 型号： 425F22A022M1184
- 制造商： CTS Electronic Components
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供425F22A022M1184由CTS Electronic Components设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 425F22A022M1184价格参考。CTS Electronic Components425F22A022M1184封装/规格：未分类， 暂无。您可以下载425F22A022M1184参考资料、Datasheet数据手册功能说明书，资料中有425F22A022M1184 详细功能的应用电路图电压和使用方法及教程。

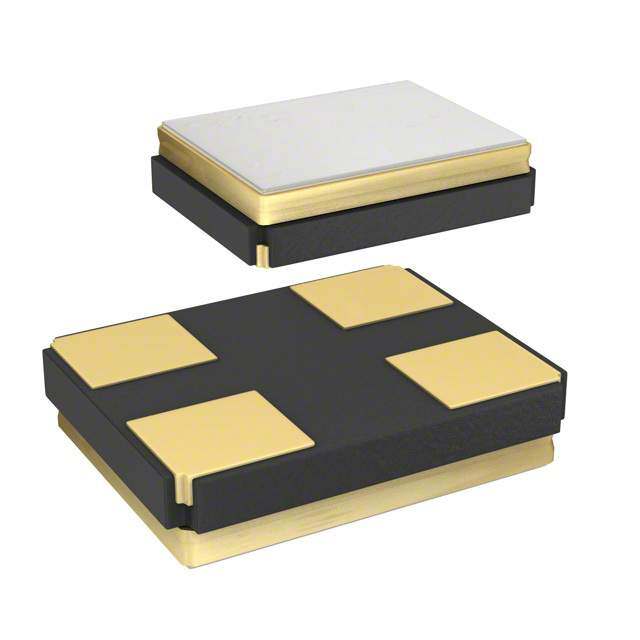

CTS-Frequency Controls 的 425F22A022M1184 是一款石英晶体谐振器（无源晶振），标称频率为22.1184 MHz，采用SMD 4-Pad陶瓷封装（如SMD-4或类似HC-49/SMD尺寸），具有±20 ppm 频率容差、±10 ppm 温度稳定性（典型工作温度范围-20°C ~ +70°C）及低老化率（≤±5 ppm/年）。 该频率（22.1184 MHz）是视频与通信领域的经典基准频率，常见于： 1. 数字视频设备：作为NTSC/PAL制式视频编解码器（如TV解码芯片、视频采集卡、摄像头模组）的时钟源，用于像素时序同步和采样时钟生成； 2. 嵌入式音视频系统：在多媒体SoC（如某些ARM Cortex-A系列应用处理器）中提供系统主时钟或视频子系统参考时钟； 3. 工业HMI与显示终端：驱动LCD/OLED控制器、图形加速模块，确保图像刷新与数据传输时序精准； 4. 部分通信接口时钟：为UART、SPI或I²C外设提供稳定时基（需配合分频电路），或作为USB 1.1/FS（12 MHz）的倍频源（22.1184 MHz ≈ 12 MHz × 1.8432，便于PLL生成）。 其小尺寸、无源设计及工业级温稳性，适用于空间受限且对成本与时序可靠性有平衡要求的消费电子与工业控制场景。注意：该器件需外部匹配电容及振荡电路支持，不可直接驱动数字逻辑。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 晶体和振荡器 |
| 描述 | CRYSTAL 22.1184MHZ 10PF SMD |
| ESR（等效串联电阻） | 80 欧姆 |
| 产品分类 | 晶体 |
| 品牌 | CTS-Frequency Controls |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | 425F22A022M1184 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | 425 |
| 产品目录绘图 |
|
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.098" 长 x 0.079" 宽（2.50mm x 2.00mm） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 4-SMD，无引线（DFN，LCC） |
| 工作模式 | 基谐 |
| 工作温度 | -20°C ~ 70°C |
| 数据表更新 |
|
| 标准包装 | 3,000 |
| 等级 | - |
| 类型 | MHz 晶体 |
| 负载电容 | 10pF |
| 频率 | 22.1184MHz |
| 频率容差 | ±20ppm |
| 频率稳定度 | ±20ppm |
| 高度 | 0.026"（0.65mm） |
