Datasheet下载- 型号： 3N261TX
- 制造商： OPTEK
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供3N261TX由OPTEK设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 3N261TX价格参考。OPTEK3N261TX封装/规格：未分类， 暂无。您可以下载3N261TX参考资料、Datasheet数据手册功能说明书，资料中有3N261TX 详细功能的应用电路图电压和使用方法及教程。
TT Electronics/Optek Technology 的 3N261TX 是一款单通道、晶体管输出型光隔离器（光电耦合器），采用 DIP-6 封装，具备高隔离电压（Viso = 5000 Vrms）、CTR 典型值约 20–50%（IF = 10 mA 时），响应时间较快（tON/tOFF ≈ 5 μs），适用于中速数字信号隔离与电平转换。 典型应用场景包括： 1. 工业控制接口：用于PLC输入/输出模块中，隔离现场传感器（如接近开关、编码器）与微控制器，防止地环路干扰和高压窜入； 2. 电源反馈回路：在开关电源（SMPS）中，配合TL431等器件构成次级侧电压反馈通路，实现初级与次级间的电气隔离与稳压控制； 3. 电机驱动与继电器驱动电路：隔离MCU GPIO 与高压/大电流驱动级（如达林顿阵列或功率MOSFET栅极驱动），提升系统可靠性； 4. 通信接口隔离：用于RS-232/RS-485等串行总线的信号隔离端，增强抗噪能力与设备安全性； 5. 医疗与仪器设备：在需满足基本绝缘或加强绝缘要求的低压控制侧与患者/被测电路之间提供安全隔离。 该器件不适用于高速数据传输（如USB、CAN FD）或模拟信号线性隔离，因其非线性输出特性及有限带宽。设计时需注意输入LED正向电流（推荐IF = 5–15 mA）及输出负载匹配，以确保饱和导通与可靠关断。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISOLATOR 1KV TRANS TO72-4 |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | TT Electronics/Optek Technology |
| 数据手册 | |

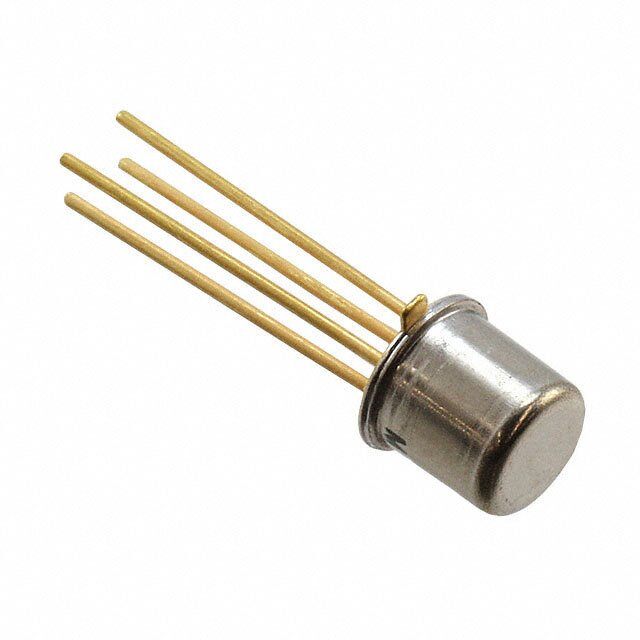

| 产品图片 | |
| 产品型号 | 3N261TX |
| rohs | 无铅 / 不适用 |
| 产品系列 | - |
| Vce饱和值（最大值） | 300mV |
| 上升/下降时间（典型值） | 20µs， 10µs |
| 供应商器件封装 | TO-72-4 |
| 包装 | 散装 |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-206AF，TO-72-4 金属罐 |
| 工作温度 | -55°C ~ 125°C |
| 打开/关闭时间（典型值） | - |
| 标准包装 | 1 |
| 电压-正向(Vf)（典型值） | 1.5V （最小值） |
| 电压-输出（最大值） | 30V |
| 电压-隔离 | 1000VDC |
| 电流-DC正向(If) | 40mA |
| 电流-输出/通道 | 30mA |
| 电流传输比（最大值） | - |
| 电流传输比（最小值） | 0.05% @ 1mA |
| 输入类型 | DC |
| 输出类型 | 晶体管 |
| 通道数 | 1 |
