3KP43A-TP产品简介：
ICGOO电子元器件商城为您提供3KP43A-TP由MCC设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供3KP43A-TP价格参考以及MCC3KP43A-TP封装/规格参数等产品信息。 你可以下载3KP43A-TP参考资料、Datasheet数据手册功能说明书， 资料中有3KP43A-TP详细功能的应用电路图电压和使用方法及教程。
Micro Commercial Co（MCC）的3KP43A-TP是一款3000W表面贴装型TVS（瞬态电压抑制）二极管，属于单向TVS器件，击穿电压典型值为47.8V，最大钳位电压为69.4V（在峰值脉冲电流Ipp=43.2A时），适用于直流电源线和信号线的浪涌防护。 其主要应用场景包括： - 工业控制设备：用于PLC输入/输出端口、继电器驱动电路、传感器接口等，抵御雷击感应浪涌或开关噪声引起的瞬态过压； - 通信设备：保护RS-485/RS-232/CAN总线接口免受ESD（静电放电）及EFT（电快速瞬变脉冲群）干扰； - 电源系统：作为次级侧（如12V/24V DC供电线路）的后级过压保护元件，配合保险丝或PTC使用，防止雷击或负载突变导致的反向电动势损坏后端IC（如MCU、LDO、DC-DC芯片）； - 消费电子与安防产品：应用于监控摄像头电源输入、POS终端、智能电表等需通过IEC 61000-4-2（±30kV接触放电）、IEC 61000-4-4（40A 5/50ns）等EMC标准的场合。 该器件采用TO-277（SMC）封装，具备低箝位比、高可靠性及AEC-Q200兼容性（部分批次），适合自动化贴片生产。需注意其单向特性，仅适用于正向偏置的直流线路，不可用于交流或双向信号线——若需双向保护，应选用3KP43CA-TP型号。
| 参数 | 数值 |
| 产品目录 | |
| 描述 | TVS DIODE 43VWM 69.4VC R6 |
| 产品分类 | |
| 品牌 | Micro Commercial Co |
| 数据手册 | |

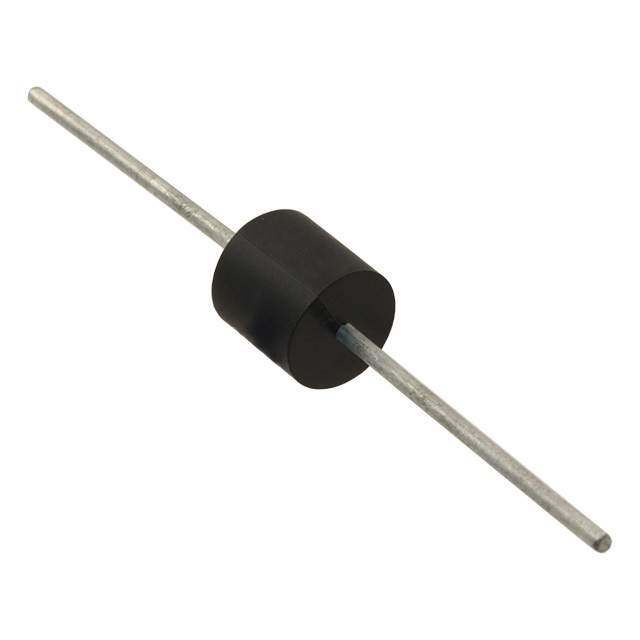

| 产品图片 |
|
| 产品型号 | 3KP43A-TP |
| PCN设计/规格 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同频率时的电容 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24906http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24932 |
| 产品目录绘图 |
|
| 供应商器件封装 | R-6 |
| 其它名称 | 3KP43A-TPMSCT |
| 功率-峰值脉冲 | 3000W （3kW） |
| 包装 | 剪切带 （CT） |
| 单向通道 | 1 |
| 双向通道 | - |
| 安装类型 | 通孔 |
| 封装/外壳 | R6，轴向 |
| 工作温度 | -55°C ~ 175°C （TJ） |
| 应用 | 通用 |
| 标准包装 | 1 |
| 电压-击穿（最小值） | 47.8V |
| 电压-反向关态（典型值） | 43V |
| 电压-箝位（最大值）@Ipp | 69.4V |
| 电流-峰值脉冲(10/1000µs) | - |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
