3KP30A-TP产品简介：
ICGOO电子元器件商城为您提供3KP30A-TP由MCC设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供3KP30A-TP价格参考以及MCC3KP30A-TP封装/规格参数等产品信息。 你可以下载3KP30A-TP参考资料、Datasheet数据手册功能说明书， 资料中有3KP30A-TP详细功能的应用电路图电压和使用方法及教程。
Micro Commercial Co（MCC）的3KP30A-TP是一款3000W峰值脉冲功率、击穿电压为30V（最小）的单向TVS（瞬态电压抑制）二极管。其典型应用场景包括： - 电源输入端口保护：用于直流电源适配器、工业电源模块或通信设备的输入级，抵御雷击感应浪涌、开关电源引起的反向电动势及电网扰动。 - 接口电路防护：在RS-232/485、CAN总线等工业通信接口中，抑制静电放电（ESD，±30kV接触放电）、EFT（电快速瞬变）等瞬态干扰，保障后级MCU或收发器安全。 - 电机驱动与继电器控制电路：吸收感性负载（如直流电机、电磁阀）关断时产生的反向高压尖峰（L·di/dt），防止损坏驱动IC或MOSFET。 - 消费电子与安防设备：适用于监控摄像头、POS终端、智能电表等对成本敏感但需基础浪涌防护（IEC 61000-4-2 Level 4 / IEC 61000-4-5 1kV/2Ω）的场景。 该器件采用DO-214AB（SMC）封装，具备低钳位电压（约49.7V @ IPP=60.4A）、响应时间<1ps，可直接并联于被保护线路与地之间。需注意其单向结构仅适用于直流正向供电系统，且应配合保险丝或PTC使用以实现过流协同保护。
| 参数 | 数值 |
| 产品目录 | |
| 描述 | TVS DIODE 30VWM 48.4VC R6 |
| 产品分类 | |
| 品牌 | Micro Commercial Co |
| 数据手册 | |

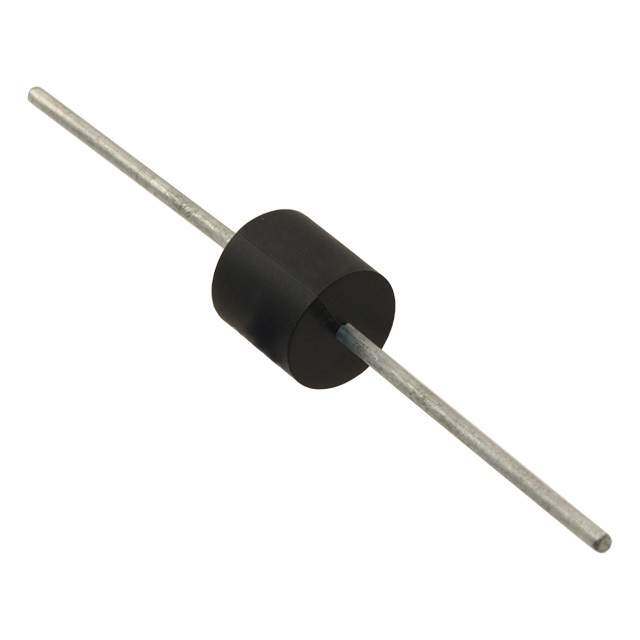

| 产品图片 |
|
| 产品型号 | 3KP30A-TP |
| PCN设计/规格 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同频率时的电容 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24906http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24932 |
| 产品目录绘图 |
|
| 供应商器件封装 | R-6 |
| 其它名称 | 3KP30A-TPMSCT |
| 功率-峰值脉冲 | 3000W （3kW） |
| 包装 | 剪切带 （CT） |
| 单向通道 | 1 |
| 双向通道 | - |
| 安装类型 | 通孔 |
| 封装/外壳 | R6，轴向 |
| 工作温度 | -55°C ~ 175°C （TJ） |
| 应用 | 通用 |
| 标准包装 | 1 |
| 电压-击穿（最小值） | 33.3V |
| 电压-反向关态（典型值） | 30V |
| 电压-箝位（最大值）@Ipp | 48.4V |
| 电流-峰值脉冲(10/1000µs) | - |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
