Datasheet下载- 型号： 3KBP005M-E4/51
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供3KBP005M-E4/51由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 3KBP005M-E4/51价格参考。Vishay3KBP005M-E4/51封装/规格：未分类， 暂无。您可以下载3KBP005M-E4/51参考资料、Datasheet数据手册功能说明书，资料中有3KBP005M-E4/51 详细功能的应用电路图电压和使用方法及教程。
3KBP005M-E4/51 是 Vishay Semiconductor Diodes Division 推出的一款单相玻璃钝化桥式整流器（KBPC 封装变体，实际为 KBP 系列），额定电流 3A，反向重复峰值电压（VRRM）为 50V，具有低正向压降、高浪涌电流承受能力（IFSM ≥ 80A）及良好的热稳定性。 其典型应用场景包括： - 低压直流电源适配器：用于输入交流 12–24VAC（经变压器降压后）的开关电源或线性电源前端整流，如安防摄像头电源、LED 驱动器、工业控制模块等。 - 小型家电与消费电子：适用于对成本与尺寸敏感、且输入电压较低的设备，例如电动工具充电器、音响电源、小功率打印机电源板。 - 工业控制与自动化：在 PLC 输入模块、继电器驱动电路、传感器供电单元中，为低压控制电路提供可靠 AC/DC 转换。 - 备用电源与电池充电电路：配合限流/稳压电路，用于镍镉/镍氢电池或低压锂电充电管理系统的前级整流。 该器件采用紧凑型 KBP 插件封装（带散热片安装孔），适合通孔焊接与自然对流散热，无需额外散热器即可满足 3A 连续负载需求，兼具可靠性与性价比。需注意其 50V VRRM 限制，不适用于市电直接整流（如 110/230VAC），仅适用于经变压器或开关预降压后的低压交流输入场景。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | DIODE BRIDGE 3A 50V KBPM桥式整流器 3.0 Amp 50 Volt |
| 产品分类 | 桥式整流器分离式半导体 |
| 品牌 | Vishay SemiconductorsVishay Semiconductor Diodes Division |
| 产品手册 | |

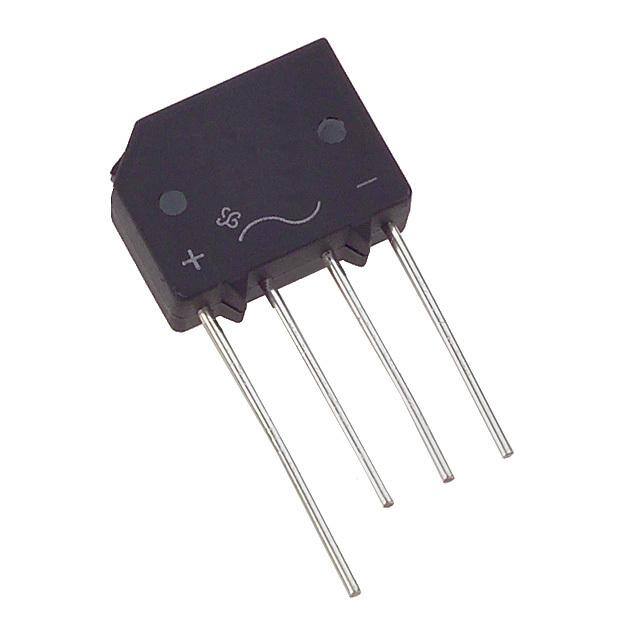

| 产品图片 |
|
| rohs | RoHS 合规性豁免无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 二极管与整流器,桥式整流器,Vishay Semiconductors 3KBP005M-E4/51- |
| 数据手册 | |
| 产品型号 | 3KBP005M-E4/513KBP005M-E4/51 |
| 二极管类型 | 单相 |
| 产品 | Single Phase Bridge |
| 产品种类 | 桥式整流器 |
| 供应商器件封装 | KBPM |
| 其它名称 | 3KBP005M-E4/51-ND |
| 包装 | 托盘 |
| 商标 | Vishay Semiconductors |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 宽度 | 5.08 mm |
| 封装 | Bulk |
| 封装/外壳 | 4-SIP，KBPM |
| 封装/箱体 | KBPM |
| 峰值反向电压 | 50 V |
| 工厂包装数量 | 600 |
| 最大RMS反向电压 | 35 V |
| 最大反向漏泄电流 | 5 uA |
| 最大工作温度 | + 150 C |
| 最大浪涌电流 | 80 A |
| 最小工作温度 | - 55 C |
| 标准包装 | 600 |
| 正向电压下降 | 1.05 V |
| 电压-峰值反向（最大值） | 50V |
| 电流-DC正向(If) | 3A |
| 长度 | 15.24 mm |
| 高度 | 11.68 mm |
