Datasheet下载- 型号： 381EL680M400J012
- 制造商： Cornell Dubilier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供381EL680M400J012由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 381EL680M400J012价格参考。Cornell Dubilier381EL680M400J012封装/规格：未分类， 暂无。您可以下载381EL680M400J012参考资料、Datasheet数据手册功能说明书，资料中有381EL680M400J012 详细功能的应用电路图电压和使用方法及教程。
381EL680M400J012 是 Cornell Dubilier Electronics（CDE）生产的径向引线式铝电解电容器，标称容量680μF、额定电压400V DC、±20%容差（M）、工作温度范围–40°C 至 +105°C，带纹波电流额定值及长寿命设计（通常≥5,000小时@105°C）。 该型号典型应用于需高耐压、中大容量滤波与储能的工业及功率电子场景，包括： - 开关电源（SMPS）主输出滤波：在AC-DC或DC-DC转换器中平抑整流后脉动，提升输出电压稳定性； - 变频器/逆变器直流母线支撑：为IGBT驱动提供低阻抗能量缓冲，吸收开关瞬态电流，抑制母线电压波动； - UPS不间断电源：在整流充电与逆变放电环节承担能量存储与纹波抑制功能； - 工业电机驱动与焊接设备：应对高脉冲负载下的能量供给与电压维持需求； - 照明电子镇流器（HID/LED高压驱动）：配合PFC电路实现功率因数校正后的高压滤波。 其J012后缀通常表示符合RoHS、无铅、标准引线间距（如5mm），适用于通孔插装工艺。需注意实际应用中应留足电压裕量（建议≤80%额定电压）、控制环境温升，并确保纹波电流不超过规格书限值，以保障寿命与可靠性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ALUM 68UF 400V 20% SNAP |
| ESR（等效串联电阻） | 2.17 欧姆 |
| 产品分类 | 铝电容器 |
| 品牌 | Cornell Dubilier Electronics (CDE) |
| 数据手册 | |

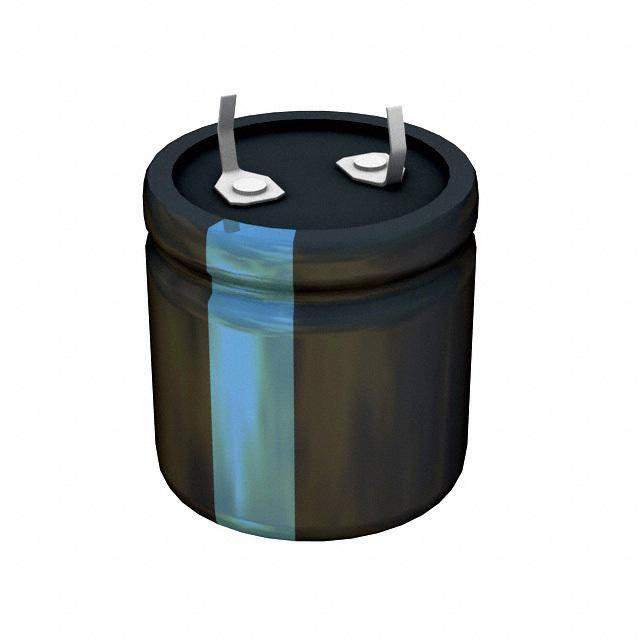

| 产品图片 |
|
| 产品型号 | 381EL680M400J012 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 381EL |
| 不同温度时的使用寿命 | 105°C 时为 7000 小时 |
| 包装 | 散装 |
| 大小/尺寸 | 0.984" 直径（25.00mm） |
| 安装类型 | 通孔 |
| 容差 | ±20% |
| 封装/外壳 | 径向，Can - 卡入式 |
| 工作温度 | -25°C ~ 105°C |
| 应用 | 通用 |
| 引线间距 | 0.394"（10.00mm） |
| 标准包装 | 200 |
| 电容 | 68µF |
| 类型 | - |
| 纹波电流 | 560mA |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | - |
| 额定电压 | 400V |
| 高度-安装（最大值） | 0.984"（25.00mm） |
