Datasheet下载- 型号： 381EL560M400H012
- 制造商： Cornell Dubilier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供381EL560M400H012由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 381EL560M400H012价格参考。Cornell Dubilier381EL560M400H012封装/规格：未分类， 暂无。您可以下载381EL560M400H012参考资料、Datasheet数据手册功能说明书，资料中有381EL560M400H012 详细功能的应用电路图电压和使用方法及教程。
CDE（Cornell Dubilier Electronics）的381EL560M400H012是一款铝电解电容器，其关键参数为：56μF/400V DC，径向引线、螺栓安装（H012后缀表示带螺栓端子及绝缘套管），额定工作温度范围为–40°C 至 +105°C，寿命典型值为2000小时（105°C满负荷）。 该型号专为高可靠性、中高压直流滤波与储能场景设计，典型应用场景包括： - 工业电源系统中的输入整流后滤波或DC-DC变换器的输出平滑； - 变频驱动器（VFD）、伺服驱动器等电机控制设备的母线电压支撑与纹波吸收； - 不间断电源（UPS）和应急照明系统的储能与缓冲环节； - 焊接设备、激光电源等脉冲功率应用中提供瞬时能量释放； - 可再生能源领域如光伏逆变器的直流侧滤波（需配合降额使用以延长寿命）。 其螺栓端子结构（H012）便于大电流连接与机械固定，适合振动环境或需频繁维护的工业设备。需注意：实际应用中应严格遵循电压降额（建议≤80%额定电压）、纹波电流限制及散热设计，以确保寿命与安全性。不适用于高频开关噪声抑制或精密模拟电路耦合等场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ALUM 56UF 400V 20% SNAP |
| ESR（等效串联电阻） | 2.63 欧姆 |
| 产品分类 | 铝电容器 |
| 品牌 | Cornell Dubilier Electronics (CDE) |
| 数据手册 | |

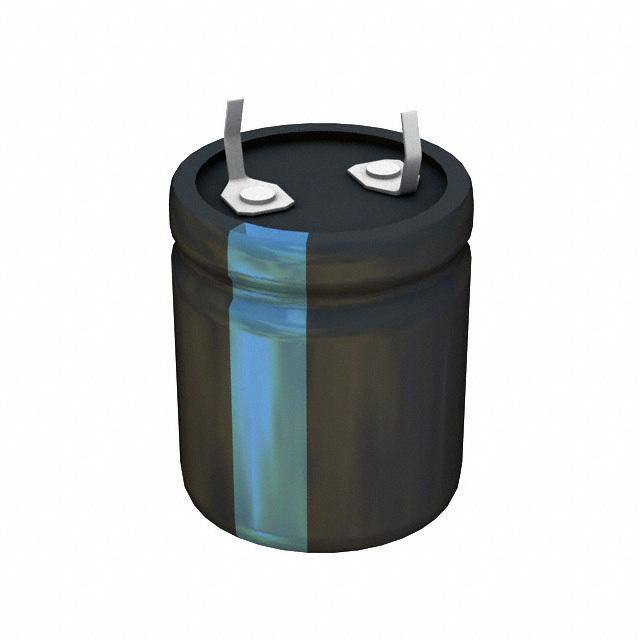

| 产品图片 |
|
| 产品型号 | 381EL560M400H012 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 381EL |
| 不同温度时的使用寿命 | 105°C 时为 7000 小时 |
| 包装 | 散装 |
| 大小/尺寸 | 0.866" 直径（22.00mm） |
| 安装类型 | 通孔 |
| 容差 | ±20% |
| 封装/外壳 | 径向，Can - 卡入式 |
| 工作温度 | -25°C ~ 105°C |
| 应用 | 通用 |
| 引线间距 | 0.394"（10.00mm） |
| 标准包装 | 200 |
| 电容 | 56µF |
| 类型 | - |
| 纹波电流 | 510mA |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | - |
| 额定电压 | 400V |
| 高度-安装（最大值） | 0.984"（25.00mm） |
