Datasheet下载- 型号： 380LX681M315A452
- 制造商： Cornell Dubilier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供380LX681M315A452由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 380LX681M315A452价格参考。Cornell Dubilier380LX681M315A452封装/规格：未分类， 暂无。您可以下载380LX681M315A452参考资料、Datasheet数据手册功能说明书，资料中有380LX681M315A452 详细功能的应用电路图电压和使用方法及教程。
380LX681M315A452 是 Cornell Dubilier Electronics（CDE）生产的铝电解电容器，属于 LX 系列（长寿命、高纹波、低阻抗型），其关键参数为：680 µF / 315 VDC，±20% 容差，工作温度范围 –40°C 至 +105°C，额定寿命达 5000 小时（105°C 下），带径向引线，尺寸约 Ø18×45 mm（A452 代码对应 18 mm 直径 × 45 mm 高度）。 该型号典型应用于对可靠性、耐压及纹波电流承载能力要求较高的中高功率工业与电源系统中，例如： - 工业开关电源（SMPS）的输出滤波与储能环节，用于平滑整流后高压直流，抑制电压波动； - 变频器（VFD）与伺服驱动器的直流母线支撑电容，吸收电机回馈能量并稳定母线电压； - 不间断电源（UPS）和逆变器的直流链路电容，保障瞬态负载下的电压稳定性； - 医疗设备（如影像电源模块）、测试仪器等需长期可靠运行的中高端电子设备中。 其高耐压（315 V）、大容量与优异纹波电流承受能力（典型值约 2.9 A RMS @ 105°C, 120 Hz），使其特别适合 270–300 VDC 左右的宽输入/高压直流母线场景。不适用于高频开关噪声主导或空间极度受限场合（此时可选固态或薄膜电容替代）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ALUM 680UF 315V 20% SNAP |
| ESR（等效串联电阻） | 293 毫欧 |
| 产品分类 | 铝电容器 |
| 品牌 | Cornell Dubilier Electronics (CDE) |
| 数据手册 | |

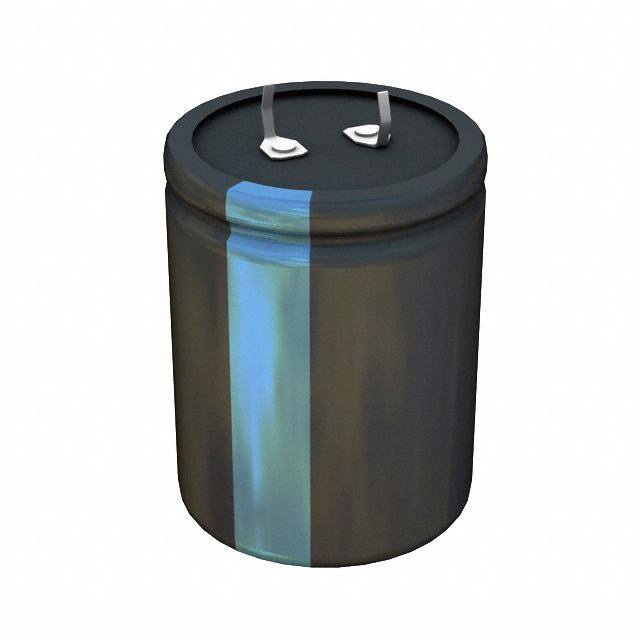

| 产品图片 |
|
| 产品型号 | 380LX681M315A452 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 380LX |
| 不同温度时的使用寿命 | 85°C 时为 3000 小时 |
| 包装 | 散装 |
| 大小/尺寸 | 1.378" 直径（35.00mm） |
| 安装类型 | 通孔 |
| 容差 | ±20% |
| 封装/外壳 | 径向，Can - 卡入式 |
| 工作温度 | -25°C ~ 85°C |
| 应用 | 通用 |
| 引线间距 | 0.394"（10.00mm） |
| 标准包装 | 100 |
| 电容 | 680µF |
| 类型 | - |
| 纹波电流 | 2.9A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | - |
| 额定电压 | 315V |
| 高度-安装（最大值） | 1.772"（45.00mm） |
