Datasheet下载- 型号： 3613C471K
- 制造商： CORCOM/TYCO ELECTRONICS
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供3613C471K由CORCOM/TYCO ELECTRONICS设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 3613C471K价格参考。CORCOM/TYCO ELECTRONICS3613C471K封装/规格：未分类， 暂无。您可以下载3613C471K参考资料、Datasheet数据手册功能说明书，资料中有3613C471K 详细功能的应用电路图电压和使用方法及教程。
TE Connectivity（泰科电子）的型号3613C471K是一款固定电感器，属于其3613系列（即“3613”为封装尺寸代码，对应13.5 mm × 12.5 mm × 8.5 mm的屏蔽型功率电感），电感值为470 µH（“471”表示47×10¹ = 470 µH），容差±10%（“K”），额定电流典型值约1.2 A，具有低直流电阻（DCR）和良好抗饱和特性。 该器件主要应用于中等功率、高可靠性要求的电源管理场景，典型包括： - DC-DC降压转换器（Buck Converter） 的输出滤波电感，用于工业电源、通信设备电源模块及嵌入式系统供电电路，稳定输出电压并抑制纹波； - LED恒流驱动电源 中的储能与平滑环节，提升能效与光稳定性； - 车载电子系统（如车身控制模块、ADAS辅助电源）中，满足AEC-Q200基础可靠性要求（需结合具体批次确认认证状态）； - 工业自动化设备（PLC、传感器供电单元）中的EMI抑制与能量存储环节，其屏蔽结构可有效降低电磁干扰。 注意：3613C471K非车规级（未标注AEC-Q200认证），不推荐用于安全关键型汽车动力系统；设计时需校核温升、饱和电流及PCB散热条件。建议查阅TE官方最新规格书（如文档号1773197）以确认电气参数与合规性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 品牌 | TE Connectivity / Sigma Inductors |
| 产品目录 | 无源元件 |
| 描述 | 固定电感器 470uH 62mA 3MHz |
| 产品分类 | 电感器 |
| 产品手册 | http://www.te.com/catalog/pn/en/3613C471K?RQPN=3613C471K |

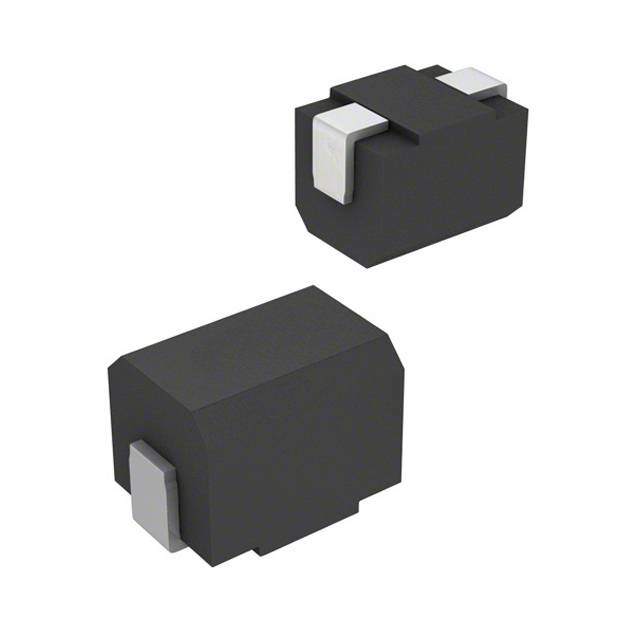

| 产品图片 |
|
| 产品系列 | 固定电感器,TE Connectivity / Sigma Inductors 3613C471K |
| 产品型号 | 3613C471K |
| Q最小值 | 40 |
| 产品种类 | 固定电感器 |
| 商标 | TE Connectivity / Sigma Inductors |
| 外壳宽度 | 3.2 mm |
| 外壳长度 | 4.5 mm |
| 外壳高度 | 1 mm |
| 容差 | 10 % |
| 封装 | Reel |
| 封装/箱体 | 1812 (4532 metric) |
| 工作温度范围 | - 30 C to + 100 C |
| 工厂包装数量 | 500 |
| 最大直流电流 | 62 mA |
| 最大直流电阻 | 26 Ohms |
| 电感 | 470 uH |
| 端接类型 | SMD/SMT |
| 类型 | Moulded Chip Inductor 18:12 |
| 系列 | 3613 |
| 自谐振频率 | 3 MHz |
| 零件号别名 | 1-1624094-7 |
