Datasheet下载- 型号： 35805-6180-A00GF
- 制造商： 3M
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供35805-6180-A00GF由3M设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 35805-6180-A00GF价格参考。3M35805-6180-A00GF封装/规格：未分类， 暂无。您可以下载35805-6180-A00GF参考资料、Datasheet数据手册功能说明书，资料中有35805-6180-A00GF 详细功能的应用电路图电压和使用方法及教程。
3M 35805-6180-A00GF 是一款矩形连接器，属于自由悬挂（Free Hanging）与面板安装（Panel Mount）双模式设计，适用于工业、医疗及测试设备等对可靠性和环境适应性要求较高的场景。其典型应用包括： - 工业自动化设备：用于PLC模块、传感器接口或HMI人机界面的信号/电源连接，支持快速插拔与抗振动安装； - 医疗电子设备：如便携式监护仪、诊断设备的内部线缆转接，满足IEC 60601安全标准（需结合整机认证），具备低可燃性（UL94 V-0）和良好绝缘性能； - 测试与测量仪器：在ATE（自动测试设备）或校准台中作为模块化子系统间的互连接口，支持多路信号（含电源、模拟/数字信号）集成传输； - 户外或严苛环境设备：凭借3M特有的密封设计（部分变体支持IP等级防护）、宽温工作范围（-40℃~105℃）及抗EMI特性，适用于通信基站、轨道交通控制箱等场景。 该型号采用高密度触点布局、镀金接触面（确保低接触电阻与耐腐蚀性），并兼容3M标准压接/焊接工艺，便于产线装配。注意：实际应用中需确认具体版本是否含密封圈或屏蔽结构，并依据IEC/UL规范进行端接与布线设计。
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件连接器 |
| 描述 | CONN SKT 2.0-2.3MM BLUE集管和线壳 5P IDC 3MM PANEL MNT PWR CLMP WIREMNT PLG |
| 产品分类 | 矩形连接器 - 自由悬挂，面板安装集管和线壳 |
| 品牌 | 3M |
| 产品手册 | |

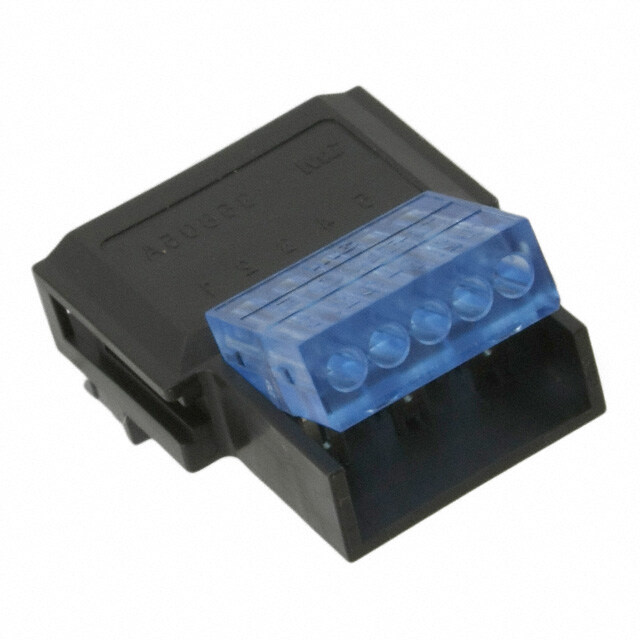

| 产品图片 |
|
| 产品系列 | 3M Electronic Solutions Division 35805-6180-A00GF电钳，358 |
| 数据手册 | http://multimedia.3m.com/mws/mediawebserver?mwsId=66666UuZjcFSLXTtN8TaoXf6EVuQEcuZgVs6EVs6E666666--点击此处下载产品Datasheet |
| 产品型号 | 35805-6180-A00GF |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 集管和线壳 |
| 产品类型 | Wire Housings |
| 位置数量 | 5 |
| 其它名称 | 04547452911929 |
| 包装 | 散装 |
| 商标 | 3M Electronic Solutions Division |
| 外壳材料 | Nylon |
| 安装类型 | 自由悬挂 |
| 安装风格 | Cable |
| 工厂包装数量 | 100 |
| 排数 | 1 |
| 排距 | - |
| 标准包装 | 100 |
| 特性 | - |
| 特色产品 | http://www.digikey.com/cn/zh/ph/3M/PowerClamps.htmlhttp://www.digikey.cn/product-highlights/cn/zh/3m-two-four-position-link-connectors/2255 |
| 电压额定值 | 250 V |
| 电流额定值 | 7 A |
| 电缆端接 | IDC |
| 端接类型 | IDC |
| 类型 | Receptacle Housing |
| 系列 | 358 |
| 紧固类型 | - |
| 线缆类型 | 离散式 |
| 线规 | 18 AWG |
| 节距 | 3 mm |
| 触头类型 | 母形插口 |
| 触头镀层 | 金 |
| 触头镀层厚度 | 20µin（0.51µm） |
| 触点材料 | Copper Alloy |
| 触点电镀 | Gold |
| 触点类型 | Socket (Female) |
| 连接器类型 | 插头 |
| 配套产品 | /product-detail/zh/35505-6180-A00GF/3M9654-ND/2181261 |
| 针脚数 | 5 |
| 闭锁类型 | One Touch |
| 间距 | 0.118"（3.00mm） |
| 零件号别名 | JE150380762 |
| 颜色 | 黑 |
