Datasheet下载- 型号： 307-086-520-204
- 制造商： EDAC
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供307-086-520-204由EDAC设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 307-086-520-204价格参考。EDAC307-086-520-204封装/规格：未分类， 暂无。您可以下载307-086-520-204参考资料、Datasheet数据手册功能说明书，资料中有307-086-520-204 详细功能的应用电路图电压和使用方法及教程。

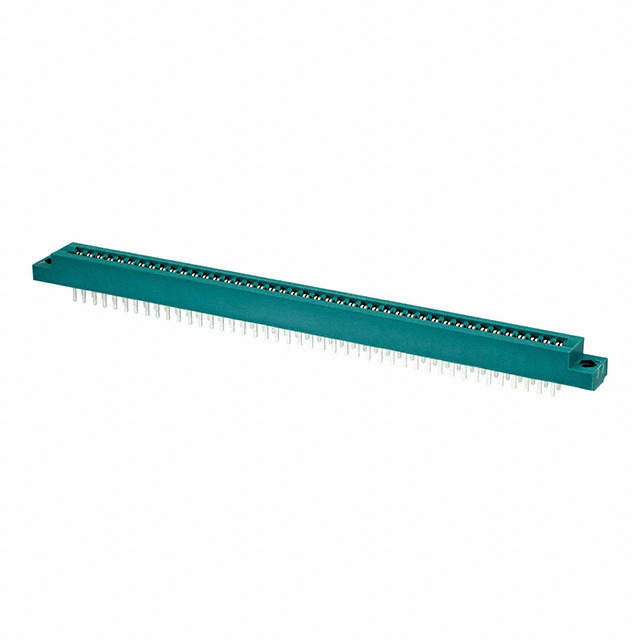

EDAC Inc. 的型号 307-086-520-204 是一款卡边缘连接器（Edge Board Connector），专为印刷电路板（PCB）边缘插接设计。该连接器采用204位（102对触点）、双排、直插式（Through-Hole）结构，支持0.100"（2.54 mm）标准间距，适用于厚度为1.6 mm的PCB边缘，具有高可靠性镀金触点与耐高温尼龙外壳（UL94 V-0阻燃等级）。 典型应用场景包括：工业控制领域的背板系统（如PLC扩展模块、I/O子卡与主控背板间的连接）；测试测量设备中的可插拔功能卡（如数据采集卡、信号调理卡）；通信设备中用于模块化设计的接口板（如基站基带板与射频板之间的互连）；以及医疗电子设备中需符合长期稳定性和重复插拔要求的诊断模块接口。 其机械锁扣结构和抗振动设计，适合在严苛环境（如工厂自动化、车载电子或户外机柜）中使用；同时兼容IPC-2221/2222标准，便于嵌入符合行业规范的硬件架构。不适用于高频高速信号传输（如PCIe或USB 3.0），主要面向中低速、高可靠性的并行总线或控制信号互联场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | CARDEDGE LO PRO 86POS .156 GRN |
| 产品分类 | 卡边缘连接器 - 边缘板连接器 |
| 品牌 | EDAC Inc |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | 307-086-520-204 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 307 |
| 位/盘/排数 | 43 |
| 公母 | 母头 |
| 包装 | 散装 |
| 卡厚度 | 0.062"（1.57mm） |
| 卡类型 | 非指定 - 双边 |
| 安装类型 | 通孔 |
| 工作温度 | -65°C ~ 125°C |
| 排数 | 2 |
| 材料-绝缘 | 热塑性聚酯 |
| 标准包装 | 25 |
| 法兰特性 | 齐平安装，顶开口，无螺纹，0.156"（3.96mm）直径 |
| 特性 | - |
| 端接 | 焊接 |
| 触头材料 | 铜，镍，锡合金 |
| 触头类型 | - |
| 触头镀层 | 金 |
| 触头镀层厚度 | - |
| 读数 | 双 |
| 针脚数 | 86 |
| 间距 | 0.156"（3.96mm） |
| 颜色 | 绿 |
