- 型号： 2N6394
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供2N6394由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 2N6394价格参考。ON Semiconductor2N6394封装/规格：未分类， 暂无。您可以下载2N6394参考资料、Datasheet数据手册功能说明书，资料中有2N6394 详细功能的应用电路图电压和使用方法及教程。
ON Semiconductor的2N6394是一款高电压、高电流硅控整流器（SCR），属于晶闸管的一种，常用于中高功率的电源控制和开关应用。其主要应用场景包括： 1. 交流电源控制：2N6394广泛应用于交流调光电路、电机速度控制及加热控制系统中，通过相位控制实现负载功率调节。 2. 工业电子设备：在工业自动化系统中，用于继电器驱动、电磁阀控制和固态继电器（SSR）模块，提供可靠的大电流开关功能。 3. 电源保护装置：可用于过压保护电路（如Crowbar电路），当检测到电压异常时迅速导通，将电源短路以保护后续电路元件。 4. 消费类电器：常见于电风扇、洗衣机、空调等家电的电机控制模块中，实现对交流负载的有效控制。 5. 照明控制：适用于白炽灯、卤素灯等交流照明系统的调光应用，具有良好的稳定性和耐压能力。 2N6394具备较高的反向阻断电压（典型值达400V以上）和较大的通态电流能力，适合工作在较恶劣的电气环境中。由于其采用TO-220封装，散热性能良好，可在工业级温度范围内稳定运行，是中小功率电力电子系统中的常用器件。使用时需配合适当的触发电路与散热设计，以确保安全可靠。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | THYRISTOR SCR 12A 50V TO-220AB |
| 产品分类 | SCR - 单个 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

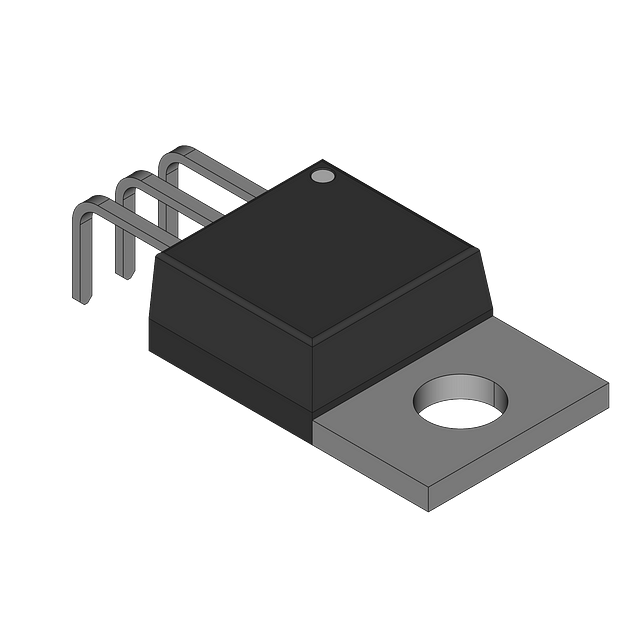

| 产品图片 |
|
| 产品型号 | 2N6394 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| SCR类型 | 标准恢复型 |
| 产品系列 | - |
| 供应商器件封装 | TO-220AB |
| 包装 | 散装 |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-220-3 |
| 工作温度 | -40°C ~ 125°C |
| 标准包装 | 500 |
| 电压-断态 | 50V |
| 电压-栅极触发(Vgt)（最大值） | 1.5V |
| 电压-通态(Vtm)（最大值） | 2.2V |
| 电流-不重复浪涌50、60Hz(Itsm) | 100A @ 60Hz |
| 电流-保持(Ih)（最大值） | 50mA |
| 电流-断态（最大值） | 10µA |
| 电流-栅极触发(Igt)（最大值） | 30mA |
| 电流-通态(It(AV))（最大值） | - |
| 电流-通态(It(RMS))（最大值） | 12A |
