Datasheet下载- 型号： 1808AC561KAT1A
- 制造商： AVX
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供1808AC561KAT1A由AVX设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 1808AC561KAT1A价格参考。AVX1808AC561KAT1A封装/规格：未分类， 暂无。您可以下载1808AC561KAT1A参考资料、Datasheet数据手册功能说明书，资料中有1808AC561KAT1A 详细功能的应用电路图电压和使用方法及教程。
AVX Corporation的1808AC561KAT1A是一款1808封装（约4.5×2.0 mm）、560 pF、±10%容差、额定电压100 V DC的X7R多层陶瓷电容器（MLCC）。其典型应用场景包括： - 高频滤波与去耦：广泛用于开关电源、DC-DC转换器及数字IC（如FPGA、ASIC、微处理器）的电源引脚旁路，抑制高频噪声（数十MHz至数百MHz），保障供电稳定性； - 信号耦合与隔直：在射频前端、无线模块（Wi-Fi/蓝牙/Zigbee）及模拟信号链中，用于AC耦合，隔离直流偏置，同时保持低插入损耗； - EMI抑制：配合磁珠或共模电感，构成π型滤波网络，满足CISPR 22/32等电磁兼容要求； - 工业与汽车电子：适用于车载信息娱乐系统、ADAS传感器供电滤波（需符合AEC-Q200基础可靠性要求，但该型号非车规级，常用于非安全相关模块）； - 医疗与通信设备：在便携式监护仪、基站射频收发单元等对尺寸和高频性能敏感的场景中，提供紧凑可靠的无源滤波方案。 注意：该器件为通用工业级X7R MLCC，不适用于高可靠性车规或航天场景；实际应用中需关注PCB布局、焊盘设计及热应力影响，避免机械裂纹风险。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP CER 560PF 1KV 10% X7R 1808 |
| 产品分类 | 陶瓷电容器 |
| 品牌 | AVX Corporation |
| 数据手册 | |

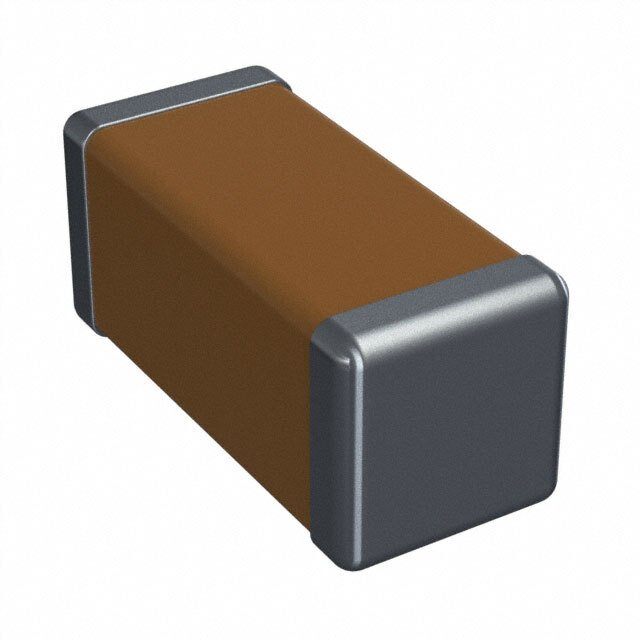

| 产品图片 |
|
| 产品型号 | 1808AC561KAT1A |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=21795 |
| 包装 | 带卷 （TR） |
| 厚度（最大值） | 0.080"（2.03mm） |
| 大小/尺寸 | 0.180" 长 x 0.080" 宽（4.57mm x 2.03mm） |
| 安装类型 | 表面贴装，MLCC |
| 容差 | ±10% |
| 封装/外壳 | 1808（4520 公制） |
| 工作温度 | -55°C ~ 125°C |
| 应用 | 通用 |
| 引线形式 | - |
| 引线间距 | - |
| 标准包装 | 2,000 |
| 温度系数 | X7R |
| 特性 | 高电压 |
| 电压-额定 | 1000V（1kV） |
| 电容 | 560pF |
| 等级 | - |
| 高度-安装（最大值） | - |
