Datasheet下载- 型号： 132272
- 制造商： Amphenol
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供132272由Amphenol设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 132272价格参考。Amphenol132272封装/规格：未分类， 暂无。您可以下载132272参考资料、Datasheet数据手册功能说明书，资料中有132272 详细功能的应用电路图电压和使用方法及教程。
Amphenol RF 的型号 132272 是一款 N 型（母-母）同轴射频适配器（N Male to N Male，但实际为两端均为 N 型阴头，即 Female-to-Female），常用于射频系统中实现相同接口类型的直连扩展或转接。其典型应用场景包括： - 测试与测量：在矢量网络分析仪（VNA）、频谱分析仪或信号源等设备间连接时，用于延长或过渡 N 型电缆，确保阻抗连续性（50 Ω）和低反射（VSWR 通常 ≤1.15 @ DC–11 GHz）。 - 通信基础设施：在基站、微波中继、无线接入点（RAP）等设备的射频前端，用于模块间或天线馈线系统的灵活布线与现场调试。 - 军工与航空航天：因具备高可靠性、宽温工作范围（-65°C 至 +165°C）及符合 MIL-STD-348 标准，适用于雷达、电子战（EW）及机载射频子系统中的临时连接或冗余配置。 - 研发与生产校准：在射频电路板（PCB）调试、天线匹配网络验证等环节，作为无源转接件，避免反复插拔损伤主设备接口。 该适配器采用黄铜本体镀镍/银、聚四氟乙烯（PTFE）介质及精密机械加工，保障高频稳定性与重复插拔寿命（≥500 次）。注意：使用时需确保扭矩合规（约 12 in-lb），以防损坏螺纹或影响电气性能。
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件连接器 |
| 描述 | CONN SMA PLUG R/A 50 OHM SOLDERRF连接器/同轴连接器 SMA R/A PLUG B8218 180, 195 |
| 产品分类 | 同轴连接器 (RF)射频互连 |
| 品牌 | Amphenol Connex |
| 产品手册 | |

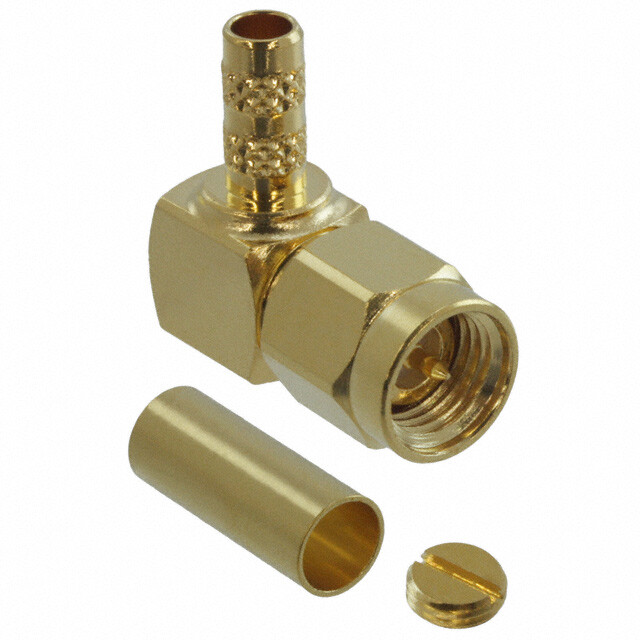

| 产品图片 |
|
| rohs | RoHS 合规性豁免无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | RF连接器/同轴连接器,Amphenol Connex 132272- |
| 数据手册 | |
| 产品型号 | 132272 |
| 中心触头材料 | 黄铜 |
| 中心触头镀层 | 金 |
| 主体材料 | Brass |
| 主体表面处理 | Gold |
| 产品 | Connectors |
| 产品种类 | RF连接器/同轴连接器 |
| 介电材料 | 聚四氟乙烯（PTFE） |
| 侵入防护 | - |
| 保护端接 | 压接 |
| 其它名称 | ACX1986 |
| 包装 | 散装 |
| 单位重量 | 5.700 g |
| 商标 | Amphenol Connex |
| 型式 | Plug |
| 基体材料 | 黄铜 |
| 基体表面 | 金 |
| 外壳颜色 | 金 |
| 安装类型 | - |
| 射频系列 | SMA |
| 工作温度 | -65°C ~ 165°C |
| 工作温度范围 | - 65 C to + 165 C |
| 方向 | Right Angle |
| 最大频率 | 12.4 GHz |
| 极性 | Standard |
| 标准包装 | 1 |
| 特性 | - |
| 电缆类型 | RG-180, RG-195, RG-122, Belden 8218, Belden 1865A, Belden 1855 |
| 电缆组 | RG-180，195，Belden 1855A，8218 |
| 相关产品 | /product-detail/zh/132348/ACX1435-ND/1989884/product-detail/zh/47-10150/ACX1394-ND/1012071/product-detail/zh/47-20004/ACX2039-ND/1010500 |
| 端接类型 | Cable - Crimp |
| 系列 | SMA |
| 紧固类型 | 有螺纹 |
| 耦合器 | Threaded |
| 触头端接 | 焊接 |
| 触点材料 | Brass |
| 触点电镀 | Gold |
| 触点端接 | Solder |
| 运转周期 | 500 |
| 连接器样式 | SMA |
| 连接器类型 | 插头， 公引脚 |
| 阻抗 | 50 Ohms |
| 频率-最大值 | 12.4GHz |
| 额定电压 | - |
