Datasheet下载- 型号： 08055A561GAT4A
- 制造商： AVX
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供08055A561GAT4A由AVX设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 08055A561GAT4A价格参考。AVX08055A561GAT4A封装/规格：未分类， 暂无。您可以下载08055A561GAT4A参考资料、Datasheet数据手册功能说明书，资料中有08055A561GAT4A 详细功能的应用电路图电压和使用方法及教程。
AVX Corporation的08055A561GAT4A是一款多层陶瓷电容器（MLCC），规格为0805封装、额定电压50V、标称容量560pF、容差±2%（G）、采用X7R介质（温度特性：-55℃~+125℃，容量变化≤±15%），无铅且符合RoHS标准。 该器件主要应用于对稳定性、高频特性和可靠性要求较高的中高频电路中。典型应用场景包括： - 射频（RF）与无线通信电路：如Wi-Fi、蓝牙、Zigbee模块中的阻抗匹配网络、RF滤波器和耦合/旁路； - 电源去耦与局部旁路：为微控制器、FPGA、射频收发器等高速数字或模拟芯片提供高频噪声抑制； - 信号调理与精密模拟前端：在传感器接口、ADC/DAC参考旁路、运算放大器补偿网络中，利用其低ESL/ESR和良好高频响应； - 工业与汽车电子：适用于满足AEC-Q200（注：该型号非车规级，但X7R介质具备一定宽温适应性），常用于车载信息娱乐系统、ADAS辅助模块的非安全关键信号路径； - 消费类电子：智能手机、可穿戴设备中的射频前端、时钟电路及EMI抑制。 需注意：该型号为通用型X7R MLCC，不适用于高可靠性车规主控或航天级应用；设计时应考虑直流偏压效应（实际容量会随施加电压下降），并确保PCB布局短而对称以发挥高频性能。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP CER 560PF 50V 2% NP0 0805 |
| 产品分类 | 陶瓷电容器 |
| 品牌 | AVX Corporation |
| 数据手册 | |

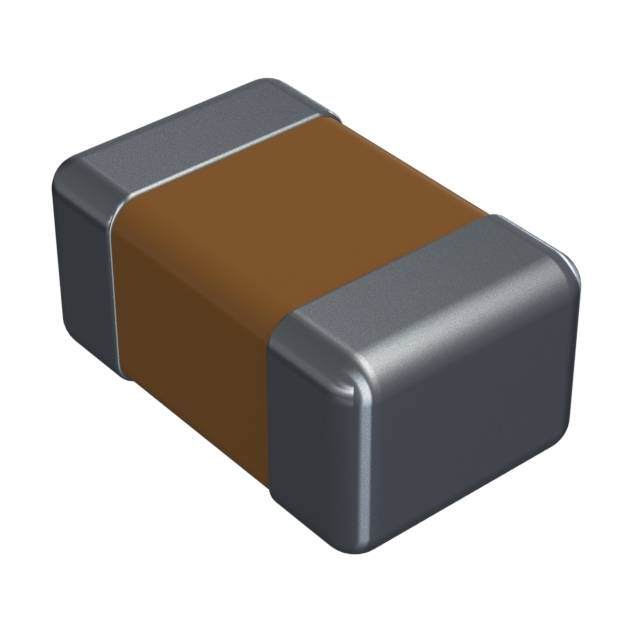

| 产品图片 |
|
| 产品型号 | 08055A561GAT4A |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=21795 |
| 包装 | 带卷 （TR） |
| 厚度（最大值） | 0.037"（0.94mm） |
| 大小/尺寸 | 0.079" 长 x 0.049" 宽（2.01mm x 1.25mm） |
| 安装类型 | 表面贴装，MLCC |
| 容差 | ±2% |
| 封装/外壳 | 0805（2012 公制） |
| 工作温度 | -55°C ~ 125°C |
| 应用 | 通用 |
| 引线形式 | - |
| 引线间距 | - |
| 标准包装 | 10,000 |
| 温度系数 | C0G，NP0 |
| 特性 | - |
| 电压-额定 | 50V |
| 电容 | 560pF |
| 等级 | - |
| 高度-安装（最大值） | - |
