Datasheet下载- 型号： 0422271067
- 制造商： Molex
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供0422271067由Molex设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 0422271067价格参考。Molex0422271067封装/规格：未分类， 暂无。您可以下载0422271067参考资料、Datasheet数据手册功能说明书，资料中有0422271067 详细功能的应用电路图电压和使用方法及教程。
Molex LLC 的型号 0422271067 是一款标准矩形插针式（Male Header）连接器，属于压接式（Crimp）或通孔焊接（Through-Hole）型公针座，具有10位、2×5双排、2.54mm（0.1英寸）间距、镀金接触面及UL认证（94V-0阻燃等级）。其典型应用场景包括： - 工业控制设备：用于PLC模块、I/O端子板与传感器/执行器之间的可靠信号与低功率电源连接； - 消费电子与嵌入式系统：常见于开发板（如Arduino、Raspberry Pi兼容底板）、工控HMI人机界面及主板扩展接口，实现模块化功能扩展； - 汽车电子（非安全关键系统）：适用于车载信息娱乐（IVI）、车身控制模块（BCM）中非高温区的板间通信（如UART、I²C、SPI信号传输）； - 医疗设备：在便携式监护仪、体外诊断（IVD）仪器等Class I设备中，承担传感器接口、显示模组连接等低电压、低速数据互联任务； - 通信设备：用于基站辅助电路、光模块控制接口或网络交换机的调试/配置排针。 该型号设计兼顾机械稳定性与可制造性，支持自动插件与回流焊（需选配表面贴装版本），广泛适用于需频繁装配验证、成本敏感且对可靠性有中等要求的中低速互连场景。不适用于高振动、高湿度、高压或高速差分信号（如USB 3.0、HDMI）应用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | KK 100 HDR FRLK BWR VERT 32CKT |
| 产品分类 | 矩形连接器 - 针座，公插针 |
| 品牌 | Molex Inc |
| 数据手册 | |

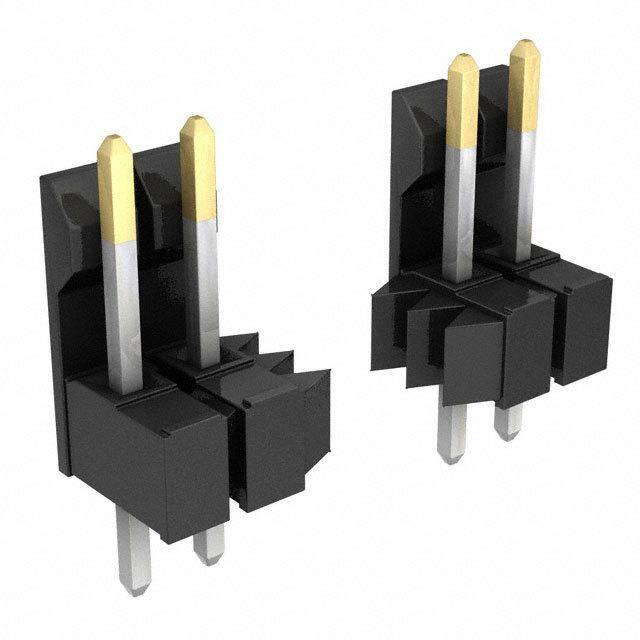

| 产品图片 | |
| 产品型号 | 0422271067 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | KK® 42227 |
| 其它名称 | 0422-27-1067 |
| 加载的针脚数 | 全部 |
| 包装 | 散装 |
| 安装类型 | 通孔 |
| 排数 | 1 |
| 排距 | - |
| 标准包装 | 125 |
| 特性 | - |
| 端接 | 焊接 |
| 紧固类型 | 摩擦锁 |
| 触头类型 | 公形引脚 |
| 触头配接长度 | 0.295"（7.49mm） |
| 触头镀层 | 金 |
| 触头镀层厚度 | 30µin （0.76µm） |
| 连接器类型 | 接头，无罩，可断开式 |
| 针脚数 | 32 |
| 间距 | 0.100"（2.54mm） |
| 颜色 | 黑 |
