ICGOO在线商城 > 0210200095
Datasheet下载- 型号： 0210200095
- 制造商： Molex
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
0210200095产品简介：
ICGOO电子元器件商城为您提供0210200095由Molex设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供0210200095价格参考以及Molex0210200095封装/规格参数等产品信息。 你可以下载0210200095参考资料、Datasheet数据手册功能说明书， 资料中有0210200095详细功能的应用电路图电压和使用方法及教程。

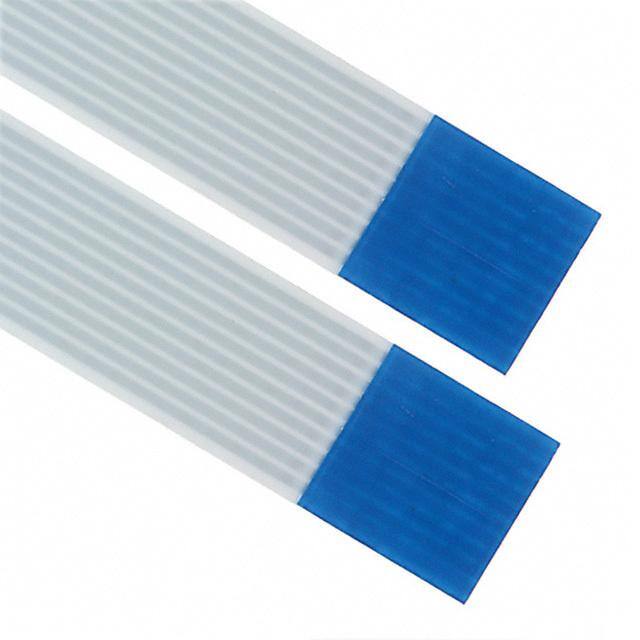

Molex型号0210200095属于平软线（Flat Flexible Cable, FFC）类带状跳线，采用0.5mm间距、9芯、单面/双面金手指（具体为ZIF式连接器兼容设计），带加强筋与阻燃PET基材。其典型应用场景包括： - 消费电子内部板间互连，如笔记本电脑的摄像头模组、翻盖式触控屏与主板之间的柔性信号传输； - 工业HMI人机界面中，控制器与LCD显示屏、按键面板间的紧凑空间布线； - 医疗设备（如便携式监护仪、超声探头接口模块）中需弯折、轻量、低剖面且符合UL94-V0阻燃要求的短距数据连接； - 打印机/扫描仪内扫描头、进纸传感器与主控板之间的高可靠性运动连接（支持反复弯折）。 该型号专为ZIF（零插入力）或LIF（低插入力）FFC连接器优化，适用于空间受限、需频繁装配/维护的场景，不适用于高电流供电或高频射频传输（如USB3.0/HDMI）。使用时需注意弯曲半径≥5倍电缆厚度，避免动态弯折区直角受力，以保障长期插拔寿命（通常≥30次）及信号完整性（支持LVDS、I²C、SPI等低速至中速数字信号）。
| 参数 | 数值 |
| 产品目录 | |
| 描述 | CABLE FLAT FLEX 1.18" .5MM 10POS |
| 产品分类 | |
| 品牌 | Molex Inc |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | 0210200095 |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | Premo-Flex™ 21020 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 其它名称 | 021020-0095 |
| 导体数 | 10 |
| 标准包装 | 1 |
| 电缆类型 | FFC |
| 端子类型 | 两侧有顶，两侧有背衬 |
| 视频文件 | http://www.digikey.cn/classic/video.aspx?PlayerID=1364138032001&width=640&height=455&videoID=1581218227001 |
| 长度 | 1.18"（29.97mm） |
| 长度-裸露端 | 0.157"（4.00mm） |
| 间距 | 0.020"（0.50mm） |
