Datasheet下载- 型号： 0190390023
- 制造商： Molex
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供0190390023由Molex设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 0190390023价格参考。Molex0190390023封装/规格：未分类， 暂无。您可以下载0190390023参考资料、Datasheet数据手册功能说明书，资料中有0190390023 详细功能的应用电路图电压和使用方法及教程。

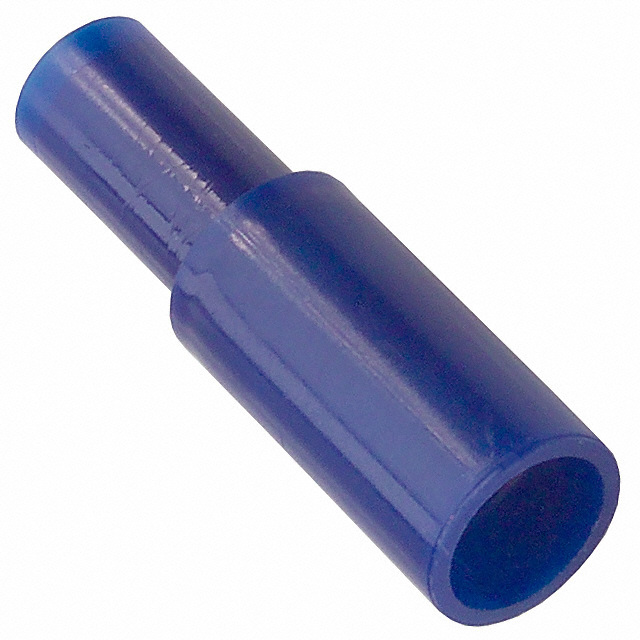

Molex型号0190390023是一款子弹式（Bullet）套管端子，属于压接型无焊连接器，常用于需要快速、可靠、可重复拆装的中低电流线对线连接场景。该端子采用黄铜本体+镀锡或镀镍处理，兼容AWG 16–14号线径（约1.5–2.5 mm²），额定电流约13–19A，具备良好导电性与机械强度。 典型应用场景包括： - 汽车线束系统：如车灯、座椅调节电机、空调风门执行器等12V/24V直流回路中的分支连接，便于维修更换； - 工业设备内部布线：PLC模块、传感器、电磁阀等信号与动力线路的模块化对接，提升装配效率； - 消费电子及家电：高端音响功放输出端、电动工具电池包与主机间的快插接口，支持频繁插拔； - 新能源辅助系统：车载充电机（OBC）、DC-DC转换器低压控制线束的临时测试或冗余连接。 其子弹式结构配合对应母座（如Molex 0190380023）实现单向插入、自锁防脱，无需工具即可完成连接，适用于空间受限、需现场维护或批量组装的场合。不适用于高振动、高湿度或高EMI敏感环境（无屏蔽设计），亦非高压/大电流主回路首选。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | AVIKRIMP BULLET REC. TAPED |
| 产品分类 | 端子 - 套管，子弹式连接器 |
| 品牌 | Molex Inc |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | 0190390023 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | Avikrimp™ |
| 其它名称 | 019039-0023 |
| 包装 | 带卷 （TR） |
| 材料-绝缘 | 聚氯乙烯（PVC） |
| 标准包装 | 500 |
| 特性 | - |
| 直径-套管 | 0.156"（3.96mm） |
| 相关产品 | /product-detail/zh/0192880113/0192880113-ND/3182953/product-detail/zh/0638853700/0638853700-ND/2715288 |
| 端子材料 | 黄铜 |
| 端子类型 | 母型，插座（插口） |
| 端子镀层 | 锡 |
| 端接 | 压接 |
| 线规 | 14-16 AWG |
| 绝缘 | 完全绝缘 |
| 绝缘层直径 | 0.145"（3.68mm） |
| 长度-套管 | 0.598"（15.20mm） |
| 长度-总 | 1.020"（25.91mm） |
| 颜色 | 蓝 |
