Datasheet下载- 型号： 0022289222
- 制造商： Molex
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供0022289222由Molex设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 0022289222价格参考。Molex0022289222封装/规格：未分类， 暂无。您可以下载0022289222参考资料、Datasheet数据手册功能说明书，资料中有0022289222 详细功能的应用电路图电压和使用方法及教程。

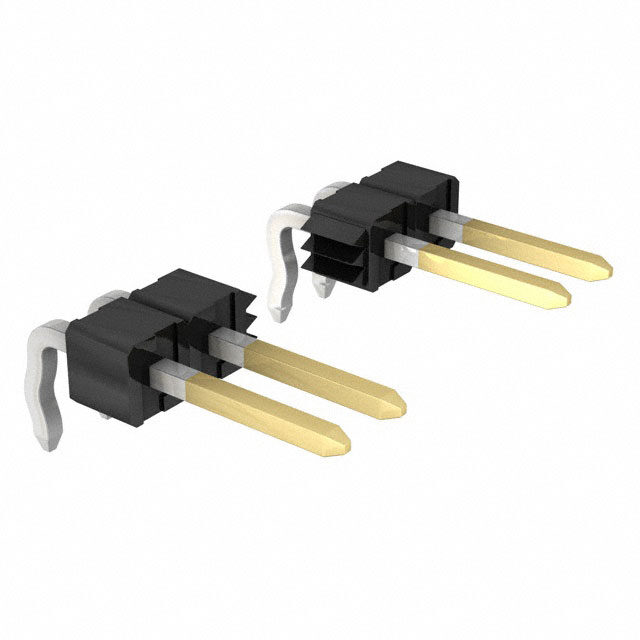

Molex, LLC 的型号 0022289222 是一款矩形连接器中的针座（公插针），属于 Molex KK® 2.54 系列，广泛应用于需要可靠、紧凑且易于组装的电子连接解决方案中。该连接器间距为 2.54 mm（0.1 英寸），具有良好的电气性能和机械稳定性，适用于多种工业与消费类电子产品。 典型应用场景包括： - 消费类电子产品：如家用电器控制板、音响设备、打印机和小型电子设备中的板对线或板对板连接。 - 工业控制设备：用于PLC模块、传感器接口、继电器板和电源控制单元，提供稳定可靠的信号传输。 - 通信设备：在路由器、交换机和网络接口卡中实现电路板与线缆之间的快速连接。 - 汽车电子：应用于车载信息娱乐系统、电子控制单元（ECU）和辅助驾驶系统的内部连接。 - 医疗设备：用于监控仪器、便携式医疗设备等对连接可靠性要求较高的场合。 该型号为单排针座，材料耐热、阻燃，符合 RoHS 环保标准，支持通孔安装，便于自动化焊接，提高生产效率。其设计兼容性强，可与标准 2.54 mm 间距插头配套使用，维护和更换方便。 综上，Molex 0022289222 凭借其高可靠性、通用性和易用性，广泛服务于电子制造、工业自动化、通信及汽车等多个领域，是中小功率信号连接的理想选择。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 3D型号 | http://www.molex.com/pdm_docs/stp/22-28-9222_stp.zip |
| 产品目录 | 连接器，互连器件 |
| 描述 | KK 100 HDR ASSY RA BKWY 22POS |
| 产品分类 | 矩形连接器 - 针座，公插针 |
| 品牌 | Molex Inc |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | 0022289222 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | KK® 42377 |
| 其它名称 | 0022-28-9222 |
| 加载的针脚数 | 全部 |
| 包装 | 散装 |
| 安装类型 | 通孔，直角 |
| 排数 | 1 |
| 排距 | - |
| 标准包装 | 375 |
| 特性 | - |
| 端接 | 纽结引脚，焊接 |
| 紧固类型 | - |
| 触头类型 | 公形引脚 |
| 触头配接长度 | 0.244"（6.20mm） |
| 触头镀层 | 金 |
| 触头镀层厚度 | 15µin （0.38µm） |
| 连接器类型 | 接头，无罩，可断开式 |
| 针脚数 | 22 |
| 间距 | 0.100"（2.54mm） |
| 颜色 | 黑 |
