Datasheet下载- 型号： 0022284233
- 制造商： Molex
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供0022284233由Molex设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 0022284233价格参考。Molex0022284233封装/规格：未分类， 暂无。您可以下载0022284233参考资料、Datasheet数据手册功能说明书，资料中有0022284233 详细功能的应用电路图电压和使用方法及教程。

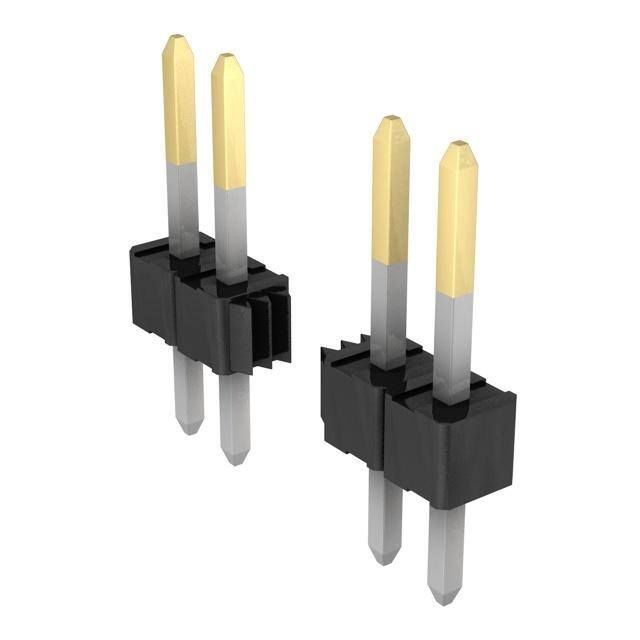

Molex LLC 的型号 0022284233 是一款标准矩形插针式（Male Pin Header）连接器，属于 2.54 mm（0.100 英寸）间距的直插/弯插通用型针座。其典型应用场景包括： - PCB板级互连：广泛用于开发板（如Arduino、Raspberry Pi兼容底板）、工业控制主板及嵌入式系统中，实现板对板或板对线缆的可靠信号与电源连接； - 原型设计与小批量生产：因兼容性强、焊接工艺成熟（通孔插装），常用于实验室调试、样机验证及教育套件； - 工业设备接口：在PLC模块、传感器接口板、人机界面（HMI）背板等场景中，提供稳定、可插拔的电气连接； - 消费电子内部互连：如打印机主控板、家用电器控制单元等对成本与可靠性有平衡要求的场合。 该型号采用磷青铜镀金触点、聚酰胺（PA6T）绝缘体，具备良好耐热性（UL94 V-0阻燃）、插拔寿命≥50次及-40°C～+105°C工作温度范围，适用于中低速信号传输（非高速差分应用）。需注意其为无锁扣结构，高振动环境建议配合定位柱或选用带锁版本。
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN HEADER 23POS .100 VERT GOLD |
| 产品分类 | 矩形连接器 - 针座，公插针 |
| 品牌 | Molex Inc |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | 0022284233 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | KK® 42375 |
| 其它名称 | 0022-28-4233 |
| 加载的针脚数 | 全部 |
| 包装 | 散装 |
| 安装类型 | 通孔 |
| 排数 | 1 |
| 排距 | - |
| 标准包装 | 1 |
| 特性 | - |
| 端接 | 焊接 |
| 紧固类型 | - |
| 触头类型 | 公形引脚 |
| 触头配接长度 | 0.240"（6.10mm） |
| 触头镀层 | 金 |
| 触头镀层厚度 | 15µin （0.38µm） |
| 连接器类型 | 接头，无罩，可断开式 |
| 配套产品 | /product-detail/zh/0050579023/WM5298-ND/2731423/product-detail/zh/14-60-0231/14-60-0231-ND/313691 |
| 针脚数 | 23 |
| 间距 | 0.100"（2.54mm） |
| 颜色 | 黑 |
