Datasheet下载- 型号： 0022283266
- 制造商： Molex
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供0022283266由Molex设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 0022283266价格参考。Molex0022283266封装/规格：未分类， 暂无。您可以下载0022283266参考资料、Datasheet数据手册功能说明书，资料中有0022283266 详细功能的应用电路图电压和使用方法及教程。

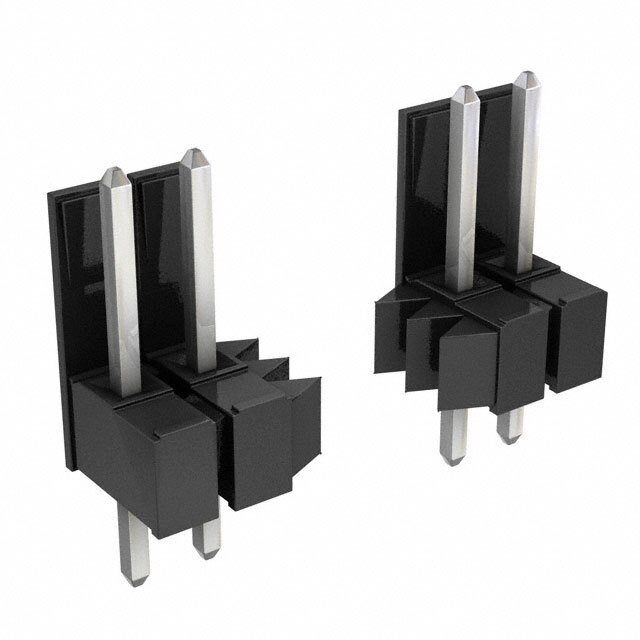

Molex, LLC 的型号 0022283266 是一款矩形连接器中的针座（公插针），属于 Molex 经典的 KK® 2.54mm 间距系列。该连接器广泛应用于需要可靠、紧凑且易于组装的电气连接场合。 典型应用场景包括：消费类电子产品（如家用电器控制板、音响设备）、工业控制设备（如PLC模块、传感器接口）、通信设备（如路由器、交换机内部板对板或线对板连接）以及汽车电子模块（如车载信息娱乐系统、车身控制单元）。其2.54mm（0.1英寸）标准间距设计兼容通用PCB布局，便于手工焊接与自动化装配。 该产品采用高强度热塑性材料（如聚酯或尼龙）制成，具备良好的耐热性、绝缘性和机械稳定性；接触件通常为磷青铜材质，镀锡或镀金，确保低接触电阻和长期可靠的导电性能。0022283266 为单排针座，引脚数为6位，适用于小电流信号传输或电源连接，工作温度范围宽，可在较严苛环境中稳定运行。 由于其高互配性、成熟的设计和广泛的供应链支持，该型号常用于需要频繁拆装或维护的设备中，是电子工程中常见的标准化连接解决方案之一。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 3D型号 | http://www.molex.com/pdm_docs/stp/22-28-3266_stp.zip |
| 产品目录 | 连接器，互连器件 |
| 描述 | KK 100 HDR POL VERT BWR 26POS |
| 产品分类 | 矩形连接器 - 针座，公插针 |
| 品牌 | Molex Inc |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | 0022283266 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | KK® 42225 |
| 其它名称 | 0022-28-3266 |
| 加载的针脚数 | 全部 |
| 包装 | 散装 |
| 安装类型 | 通孔 |
| 排数 | 1 |
| 排距 | - |
| 标准包装 | 250 |
| 特性 | - |
| 端接 | 焊接 |
| 紧固类型 | - |
| 触头类型 | 公形引脚 |
| 触头配接长度 | 0.295"（7.49mm） |
| 触头镀层 | 锡 |
| 触头镀层厚度 | 100µin （2.54µm） |
| 连接器类型 | 接头，无罩，可断开式 |
| 针脚数 | 26 |
| 间距 | 0.100"（2.54mm） |
| 颜色 | 黑 |
