Datasheet下载- 型号： 0022282209
- 制造商： Molex
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供0022282209由Molex设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 0022282209价格参考。Molex0022282209封装/规格：未分类， 暂无。您可以下载0022282209参考资料、Datasheet数据手册功能说明书，资料中有0022282209 详细功能的应用电路图电压和使用方法及教程。

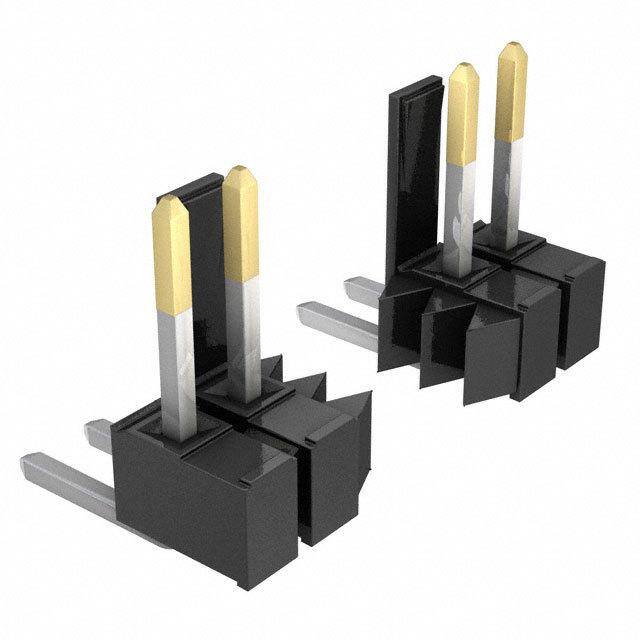

Molex, LLC 的型号 0022282209 是一款矩形连接器中的针座（公插针），属于 Molex KK® 2.54 系列，广泛应用于需要可靠、紧凑且易于组装的电子连接解决方案中。该连接器间距为 2.54mm（0.1 英寸），符合行业标准，便于与常用 PCB 设计兼容。 其主要应用场景包括消费类电子产品，如家用电器控制板、音响设备和小型电子装置；工业控制设备，如PLC模块、传感器接口和继电器板，得益于其良好的电气性能和耐用性；通信设备中也常见使用，例如网络交换机、路由器中的信号传输连接；此外，在汽车电子、医疗仪器和测试测量设备中，该型号也用于内部电路板之间的可靠互连。 0022282209 具有良好的接触可靠性、耐温性能（通常工作温度范围为 -40°C 至 +105°C）以及较强的抗振动能力，适用于多种严苛环境。其压接端子设计可配合标准 Molex 压接工具使用，便于自动化生产与维修。整体结构坚固，采用优质绝缘材料，具备良好的阻燃性和绝缘性，符合 RoHS 指令要求。 综上，该型号适用于对稳定性与兼容性要求较高的中低电流信号连接场合，是电子系统中常见的基础互连元件。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 3D型号 | http://www.molex.com/pdm_docs/stp/22-28-2209_stp.zip |
| 产品目录 | 连接器，互连器件 |
| 描述 | KK 100 HDR POL BWR RTAN 20POS |
| 产品分类 | 矩形连接器 - 针座，公插针 |
| 品牌 | Molex Inc |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | 0022282209 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | KK® 42226 |
| 其它名称 | 0022-28-2209 |
| 加载的针脚数 | 全部 |
| 包装 | 散装 |
| 安装类型 | 通孔，直角 |
| 排数 | 1 |
| 排距 | - |
| 标准包装 | 250 |
| 特性 | - |
| 端接 | 焊接 |
| 紧固类型 | - |
| 触头类型 | 公形引脚 |
| 触头配接长度 | 0.295"（7.49mm） |
| 触头镀层 | 金 |
| 触头镀层厚度 | 30µin （0.76µm） |
| 连接器类型 | 接头，无罩，可断开式 |
| 针脚数 | 20 |
| 间距 | 0.100"（2.54mm） |
| 颜色 | 黑 |
