ICGOO在线商城 > STGP19NC60WD
Datasheet下载- 型号： STGP19NC60WD
- 制造商： STMicroelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
STGP19NC60WD产品简介：
ICGOO电子元器件商城为您提供STGP19NC60WD由STMicroelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供STGP19NC60WD价格参考以及STMicroelectronicsSTGP19NC60WD封装/规格参数等产品信息。 你可以下载STGP19NC60WD参考资料、Datasheet数据手册功能说明书， 资料中有STGP19NC60WD详细功能的应用电路图电压和使用方法及教程。
| 参数 | 数值 |
| 25°C时Td（开/关）值 | 25ns/90ns |
| 产品目录 | |
| Current-CollectorPulsed(Icm) | - |
| 描述 | IGBT 600V 40A 125W TO220IGBT 晶体管 N Ch 600V 19A |
| 产品分类 | IGBT - 单路分离式半导体 |
| GateCharge | 53nC |
| IGBT类型 | - |
| 品牌 | STMicroelectronics |
| 产品手册 | |

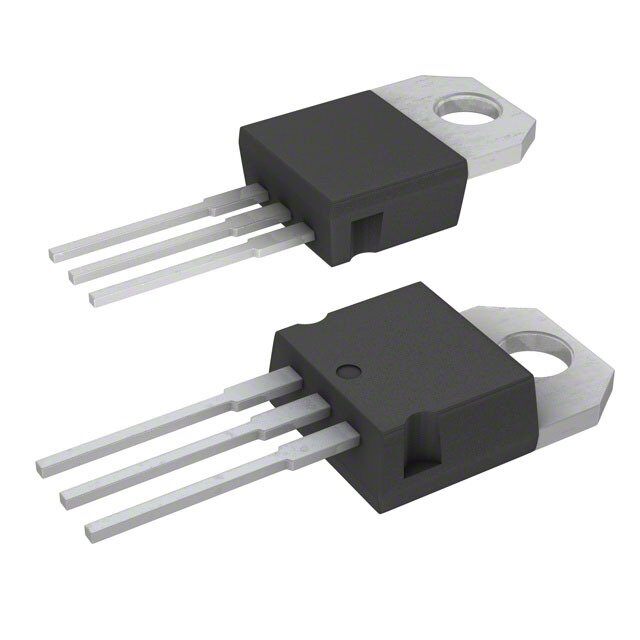

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 晶体管,IGBT 晶体管,STMicroelectronics STGP19NC60WDPowerMESH™ |
| 数据手册 | |
| 产品型号 | STGP19NC60WD |
| SwitchingEnergy | 81µJ （开）， 125µJ （关） |
| TestCondition | 390V, 12A, 10 欧姆, 15V |
| 不同 Vge、Ic时的 Vce(on) | 2.5V @ 15V，12A |
| 产品种类 | IGBT 晶体管 |
| 供应商器件封装 | TO-220AB |
| 其它名称 | 497-6027-5 |
| 其它有关文件 | http://www.st.com/web/catalog/sense_power/FM100/CL826/SC68/PF153948?referrer=70071840 |
| 功率-最大值 | 125W |
| 包装 | 管件 |
| 反向恢复时间(trr) | 31ns |
| 商标 | STMicroelectronics |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Tube |
| 封装/外壳 | TO-220-3 |
| 封装/箱体 | TO-220-3 |
| 工厂包装数量 | 1000 |
| 最大工作温度 | + 150 C |
| 最小工作温度 | - 55 C |
| 栅极/发射极最大电压 | +/- 20 V |
| 标准包装 | 50 |
| 特色产品 | http://www.digikey.cn/product-highlights/zh/tailless-600-v-igbt-v-series/51749 |
| 电压-集射极击穿（最大值） | 600V |
| 电流-集电极(Ic)（最大值） | 40A |
| 系列 | STGP19NC60WD |
| 输入类型 | 标准 |
| 配置 | Single |
| 集电极—发射极最大电压VCEO | 600 V |
| 集电极最大连续电流Ic | 40 A |
