ICGOO在线商城 > STGBL6NC60DT4
Datasheet下载- 型号： STGBL6NC60DT4
- 制造商： STMicroelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
STGBL6NC60DT4产品简介：
ICGOO电子元器件商城为您提供STGBL6NC60DT4由STMicroelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供STGBL6NC60DT4价格参考以及STMicroelectronicsSTGBL6NC60DT4封装/规格参数等产品信息。 你可以下载STGBL6NC60DT4参考资料、Datasheet数据手册功能说明书， 资料中有STGBL6NC60DT4详细功能的应用电路图电压和使用方法及教程。
| 参数 | 数值 |
| 25°C时Td（开/关）值 | 6.7ns/46ns |
| 产品目录 | |
| Current-CollectorPulsed(Icm) | 18A |
| 描述 | IGBT 600V 14A 56W D2PAKIGBT 晶体管 600V 6A N-Channel |
| 产品分类 | IGBT - 单路分离式半导体 |
| GateCharge | 12nC |
| IGBT类型 | - |
| 品牌 | STMicroelectronics |
| 产品手册 | |

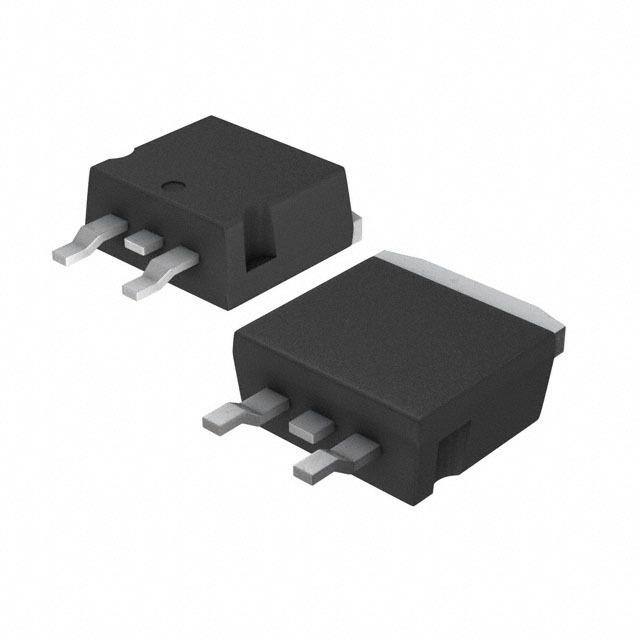

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 晶体管,IGBT 晶体管,STMicroelectronics STGBL6NC60DT4PowerMESH™ |
| 数据手册 | |
| 产品型号 | STGBL6NC60DT4 |
| SwitchingEnergy | 46.5µJ （开）， 23.5µJ （关） |
| TestCondition | 390V, 3A, 10 欧姆, 15V |
| 不同 Vge、Ic时的 Vce(on) | 2.9V @ 15V，3A |
| 产品目录页面 | |
| 产品种类 | IGBT 晶体管 |
| 供应商器件封装 | D2PAK |
| 其它名称 | 497-7987-1 |
| 功率-最大值 | 56W |
| 包装 | 剪切带 （CT） |
| 反向恢复时间(trr) | 50ns |
| 商标 | STMicroelectronics |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Reel |
| 封装/外壳 | TO-263-3，D²Pak（2 引线+接片），TO-263AB |
| 封装/箱体 | D2PAK-3 |
| 工厂包装数量 | 1000 |
| 最大工作温度 | + 150 C |
| 最小工作温度 | - 55 C |
| 栅极/发射极最大电压 | +/- 20 V |
| 标准包装 | 1 |
| 特色产品 | http://www.digikey.cn/product-highlights/zh/tailless-600-v-igbt-v-series/51749 |
| 电压-集射极击穿（最大值） | 600V |
| 电流-集电极(Ic)（最大值） | 14A |
| 系列 | STGBL6NC60D |
| 输入类型 | 标准 |
| 配置 | Single |
| 集电极—发射极最大电压VCEO | 600 V |
| 集电极最大连续电流Ic | 14 A |
