ICGOO在线商城 > STB21NK50Z
Datasheet下载- 型号： STB21NK50Z
- 制造商： STMicroelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
STB21NK50Z产品简介：
ICGOO电子元器件商城为您提供STB21NK50Z由STMicroelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供STB21NK50Z价格参考以及STMicroelectronicsSTB21NK50Z封装/规格参数等产品信息。 你可以下载STB21NK50Z参考资料、Datasheet数据手册功能说明书， 资料中有STB21NK50Z详细功能的应用电路图电压和使用方法及教程。
| 参数 | 数值 |
| 产品目录 | |
| ChannelMode | Enhancement |
| 描述 | MOSFET N-CH 500V 17A D2PAKMOSFET N-ch 500 Volt 17Amp Zener SuperMESH |
| 产品分类 | FET - 单分离式半导体 |
| FET功能 | 标准 |
| FET类型 | MOSFET N 通道，金属氧化物 |
| Id-ContinuousDrainCurrent | 17 A |
| Id-连续漏极电流 | 17 A |
| 品牌 | STMicroelectronics |
| 产品手册 | |

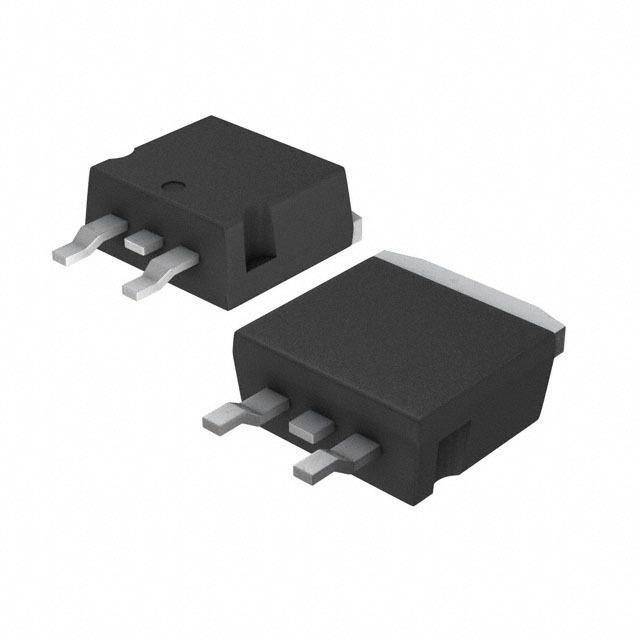

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 晶体管,MOSFET,STMicroelectronics STB21NK50ZSuperMESH™ |
| 数据手册 | |
| 产品型号 | STB21NK50Z |
| Pd-PowerDissipation | 190 W |
| Pd-功率耗散 | 190 W |
| Qg-GateCharge | 85 nC |
| Qg-栅极电荷 | 85 nC |
| RdsOn-Drain-SourceResistance | 230 mOhms |
| RdsOn-漏源导通电阻 | 230 mOhms |
| Vds-Drain-SourceBreakdownVoltage | 500 V |
| Vds-漏源极击穿电压 | 500 V |
| Vgs-Gate-SourceBreakdownVoltage | +/- 30 V |
| Vgs-栅源极击穿电压 | 30 V |
| 上升时间 | 20 ns |
| 下降时间 | 15 ns |
| 不同Id时的Vgs(th)（最大值） | 4.5V @ 100µA |
| 不同Vds时的输入电容(Ciss) | 2600pF @ 25V |
| 不同Vgs时的栅极电荷(Qg) | 119nC @ 10V |
| 不同 Id、Vgs时的 RdsOn（最大值） | 270 毫欧 @ 8.5A，10V |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26067 |
| 产品目录页面 | |
| 产品种类 | MOSFET |
| 供应商器件封装 | D2PAK |
| 其它名称 | 497-8767-1 |
| 其它有关文件 | http://www.st.com/web/catalog/sense_power/FM100/CL824/SC1167/PF211684?referrer=70071840 |
| 典型关闭延迟时间 | 70 ns |
| 功率-最大值 | 190W |
| 包装 | 剪切带 （CT） |
| 商标 | STMicroelectronics |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 导通电阻 | 230 mOhms |
| 封装 | Reel |
| 封装/外壳 | TO-263-3，D²Pak（2 引线+接片），TO-263AB |
| 封装/箱体 | D2PAK-2 |
| 工厂包装数量 | 1000 |
| 晶体管极性 | N-Channel |
| 最大工作温度 | + 150 C |
| 最小工作温度 | - 55 C |
| 标准包装 | 1 |
| 汲极/源极击穿电压 | 500 V |
| 漏极连续电流 | 17 A |
| 漏源极电压(Vdss) | 500V |
| 电流-连续漏极(Id)（25°C时） | 17A （Tc） |
| 系列 | STB21NK50Z |
| 通道模式 | Enhancement |
| 配置 | Single |
