SN74ALS564BNSR产品简介：
ICGOO电子元器件商城为您提供SN74ALS564BNSR由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供SN74ALS564BNSR价格参考以及Texas InstrumentsSN74ALS564BNSR封装/规格参数等产品信息。 你可以下载SN74ALS564BNSR参考资料、Datasheet数据手册功能说明书， 资料中有SN74ALS564BNSR详细功能的应用电路图电压和使用方法及教程。
SN74ALS564BNSR 是德州仪器（Texas Instruments）推出的高速双极型（ALS系列）八路D型透明锁存器/边沿触发触发器，带三态输出和公共输出使能（OE̅）。其典型应用场景包括： - 数字系统总线接口：利用三态输出和独立的OE̅控制，可直接连接共享数据总线（如微处理器系统中的地址/数据总线），实现多器件分时驱动，避免总线冲突。 - 数据缓冲与锁存：在ADC/DAC接口、传感器数据采集系统中，用于暂存并同步并行数据（如8位采样结果），确保在时钟边沿稳定捕获输入信号。 - 时序控制与状态保持：在工业控制PLC模块、通信接口卡（如UART扩展、并口驱动）中，作为状态寄存器或控制字锁存单元，维持关键配置或使能信号直至下一次更新。 - 老式计算与嵌入式系统升级兼容：因ALS系列具备TTL电平兼容性、较高噪声容限及较宽工作温度范围（0°C至70°C），常用于维护或替代老旧工控设备、测试仪器中的74LS/74F逻辑电路。 需注意：该器件为CMOS工艺不兼容的老款双极型逻辑，功耗相对较高，已逐步被低功耗、更高速的74LVC或74AUC系列替代；当前主要用于产线延续、维修备件或特定高可靠性/兼容性要求场景。设计中应关注其最小输入脉冲宽度（≥12ns）、建立/保持时间及输出驱动能力（IOH/IOL = ±2.6mA）。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC D-TYPE POS TRG SNGL 20SO |
| 产品分类 | |
| 品牌 | Texas Instruments |
| 数据手册 | |

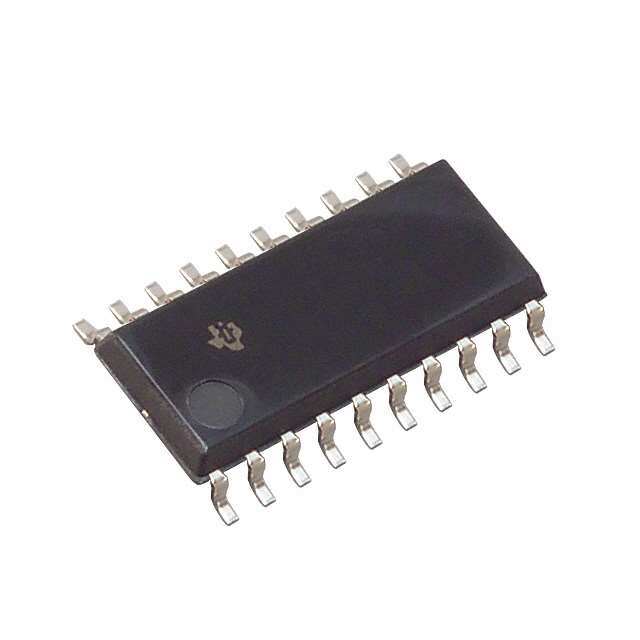

| 产品图片 |
|
| 产品型号 | SN74ALS564BNSR |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74ALS |
| 不同V、最大CL时的最大传播延迟 | 14ns @ 5V，50pF |
| 元件数 | 1 |
| 其它名称 | 296-29126-1 |
| 功能 | 标准 |
| 包装 | 剪切带 （CT） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 20-SOIC（0.209"，5.30mm 宽） |
| 工作温度 | 0°C ~ 70°C （TA） |
| 标准包装 | 1 |
| 每元件位数 | 8 |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电流-输出高，低 | 2.6mA，24mA |
| 电流-静态 | 18mA |
| 类型 | D 型 |
| 触发器类型 | 正边沿 |
| 输入电容 | - |
| 输出类型 | 三态， 反相 |
| 频率-时钟 | 30MHz |
