SN74ABT646ADGVR产品简介：
ICGOO电子元器件商城为您提供SN74ABT646ADGVR由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供SN74ABT646ADGVR价格参考以及Texas InstrumentsSN74ABT646ADGVR封装/规格参数等产品信息。 你可以下载SN74ABT646ADGVR参考资料、Datasheet数据手册功能说明书， 资料中有SN74ABT646ADGVR详细功能的应用电路图电压和使用方法及教程。
SN74ABT646ADGVR 是德州仪器（Texas Instruments）推出的8位总线收发器，具有三态输出、双向数据传输及ABT系列的高速、低功耗、高驱动能力（±64mA）特性。其典型应用场景包括： 1. 微处理器/微控制器系统总线扩展：用于CPU与外设（如RAM、ROM、I/O端口）之间的数据总线隔离与驱动，增强信号完整性与负载驱动能力。 2. 工业控制与嵌入式系统：在PLC、数据采集模块或工控主板中，实现不同电压域（5V TTL电平）间的可靠通信与总线缓冲，提升抗干扰能力。 3. 通信接口桥接：作为ISA、PCI（早期）、Local Bus等并行总线的电平转换与方向控制器件，配合方向控制（DIR）和输出使能（OE）引脚实现灵活的数据流向管理。 4. 测试设备与ATE系统：利用其强驱动能力和三态功能，在自动测试设备中驱动多路被测板（DUT），实现信号扇出与总线共享。 5. 老式计算机与兼容设备维护：常见于基于x86架构的工业计算机、终端或Legacy系统升级中，替代或兼容原有总线收发器（如74LS/ALS系列）。 该器件工作电压为4.5–5.5V，支持-40°C至+85°C工业温度范围，适用于对可靠性与电气鲁棒性要求较高的场景。注意：因其为5V TTL电平器件，不兼容3.3V或更低电压系统，需搭配电平转换方案用于混合电压设计。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC BUS TRANSCEIVER DUAL 24TVSOP |
| 产品分类 | |
| 品牌 | Texas Instruments |
| 数据手册 | |

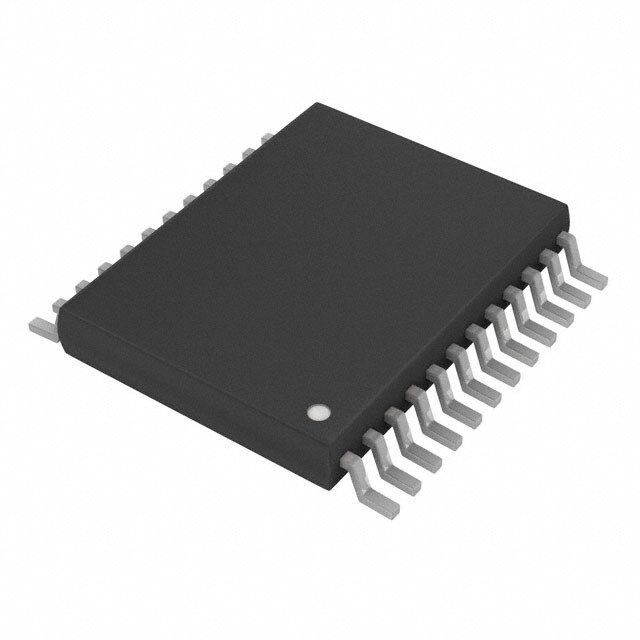

| 产品图片 |
|
| 产品型号 | SN74ABT646ADGVR |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74ABT |
| 供应商器件封装 | 24-TVSOP |
| 元件数 | 1 |
| 其它名称 | 296-4051-6 |
| 包装 | Digi-Reel® |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 24-TFSOP（0.173"，4.40mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 1 |
| 每元件位数 | 8 |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电流-输出高，低 | 32mA，64mA |
| 逻辑类型 | 寄存收发器，非反相 |
