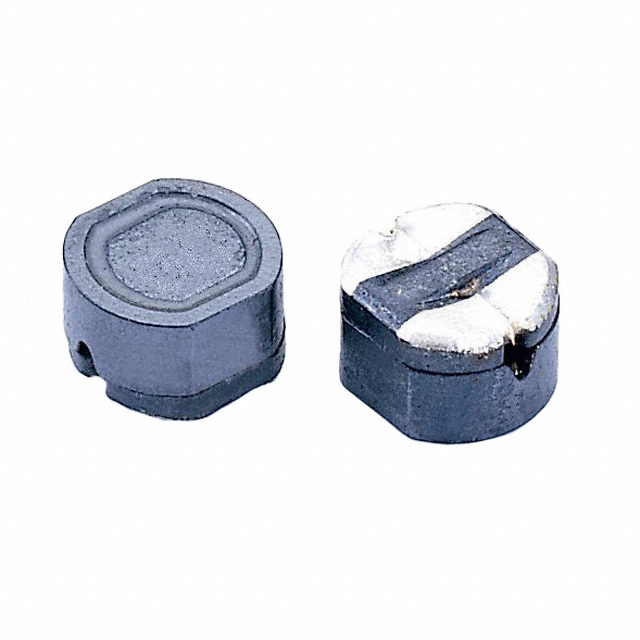

图片仅供参考
详细数据请看参考数据手册
- 型号： SCR74B-470
- 制造商： SIGNAL TRANSFORMER
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
SCR74B-470产品简介：
ICGOO电子元器件商城为您提供SCR74B-470由SIGNAL TRANSFORMER设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供SCR74B-470价格参考以及SIGNAL TRANSFORMERSCR74B-470封装/规格参数等产品信息。 你可以下载SCR74B-470参考资料、Datasheet数据手册功能说明书， 资料中有SCR74B-470详细功能的应用电路图电压和使用方法及教程。
Signal Transformer品牌的SCR74B-470是一款径向引线式固定电感器（绕线型），电感值为47 µH，额定电流约380 mA，直流电阻（DCR）低，具有良好的Q值和稳定性。其典型应用场景包括： - 开关电源（SMPS）中的输出滤波与储能：在DC-DC转换器（如Buck、Boost拓扑）中，与电解电容配合构成LC滤波网络，抑制高频纹波，提升输出电压稳定性； - EMI/RFI抑制电路：作为共模或差模扼流器的补充元件，抑制中高频噪声，满足CISPR 22/32等电磁兼容要求； - 音频与模拟信号处理电路：用于分频网络（如扬声器交叉网络）、LC谐振回路或偏置稳定电路，利用其高Q值和低损耗特性保障信号保真度； - 工业控制与通信设备电源前端：在PLC模块、传感器供电单元或RS-485接口电源中提供可靠滤波与瞬态抑制能力。 该器件采用铁氧体磁芯与环氧树脂封装，具备良好温升特性和抗振动性能，适用于-40°C至+105°C工作环境，广泛应用于通信电源、工业自动化、测试仪器及消费类电子等对可靠性要求较高的场景。
| 参数 | 数值 |
| 产品目录 | |
| DC电阻(DCR) | 270 毫欧最大 |
| 描述 | INDUCTOR SMD 47UH 0.80A 2.52KHZ |
| 产品分类 | |
| 品牌 | Signal Transformer |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | SCR74B-470 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | SCR74B |
| 不同频率时的Q值 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25816 |
| 供应商器件封装 | - |
| 其它名称 | 595-1403-2 |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.327" 长 x 0.295" 宽 （8.30mm x 7.50mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±20% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 屏蔽 |
| 工作温度 | - |
| 材料-磁芯 | - |
| 标准包装 | 1,000 |
| 特色产品 | http://www.digikey.com/product-highlights/cn/zh/signal-transformer-smd-power-inductors/1232 |
| 电感 | 47µH |
| 电流-饱和值 | 800mA |
| 类型 | - |
| 频率-测试 | 2.52kHz |
| 频率-自谐振 | - |
| 额定电流 | 1.55A |
| 高度-安装（最大值） | 0.197"（5.00mm） |
