ICGOO在线商城 > SC43-3R3
Datasheet下载- 型号： SC43-3R3
- 制造商： SIGNAL TRANSFORMER
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
SC43-3R3产品简介：
ICGOO电子元器件商城为您提供SC43-3R3由SIGNAL TRANSFORMER设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供SC43-3R3价格参考以及SIGNAL TRANSFORMERSC43-3R3封装/规格参数等产品信息。 你可以下载SC43-3R3参考资料、Datasheet数据手册功能说明书， 资料中有SC43-3R3详细功能的应用电路图电压和使用方法及教程。
Bel Fuse SC43-3R3 是一款基于SC43系列的屏蔽式功率电感器（固定电感器），电感值为3.3 µH，额定电流较高，具备低直流电阻（DCR）和优异的抗饱和特性。其典型应用场景包括： 1. DC-DC降压转换器（Buck Converter）输出滤波：广泛用于服务器电源、通信设备、工业控制板等中高功率电源模块中，作为输出端储能与滤波电感，平滑开关噪声，提升电压稳定性。 2. POL（Point-of-Load）电源系统：适用于FPGA、ASIC、CPU或GPU供电的近负载电源设计，满足快速动态响应与高效率要求。 3. 车载信息娱乐系统与ADAS电源管理：符合AEC-Q200部分可靠性要求（需确认具体批次认证），可用于12V转5V/3.3V等车载DC-DC模块（非安全关键路径）。 4. 5G基站电源、光模块供电单元：在紧凑型高密度电源设计中提供可靠能量存储与EMI抑制能力。 该器件采用复合磁芯结构与全屏蔽设计，有效降低漏磁与电磁干扰；SMD封装（典型尺寸约12.8 × 12.8 × 6.5 mm）支持自动化贴装，适用于回流焊工艺。使用时需注意温升电流与饱和电流参数匹配实际负载工况，避免高温降额失效。
| 参数 | 数值 |
| 产品目录 | |
| DC电阻(DCR) | 58 毫欧最大 |
| 描述 | INDUCTOR SMD 3.3UH 2.15A 7.96MHZ |
| 产品分类 | |
| 品牌 | Signal Transformer |
| 数据手册 | |

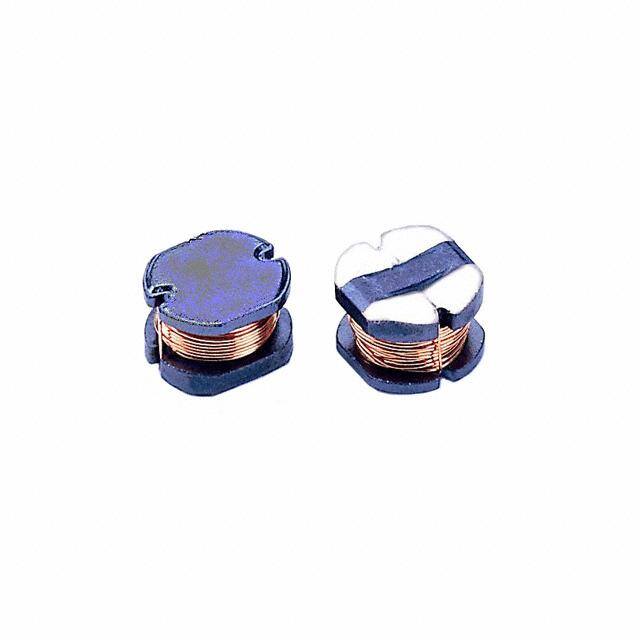

| 产品图片 |
|
| 产品型号 | SC43-3R3 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | SC43 |
| 不同频率时的Q值 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25816 |
| 供应商器件封装 | - |
| 其它名称 | 595-1356-1 |
| 包装 | 剪切带 （CT） |
| 大小/尺寸 | 0.189" 长 x 0.169" 宽 （4.80mm x 4.30mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±20% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 无屏蔽 |
| 工作温度 | - |
| 材料-磁芯 | - |
| 标准包装 | 1 |
| 特色产品 | http://www.digikey.com/product-highlights/cn/zh/signal-transformer-smd-power-inductors/1232 |
| 电感 | 3.3µH |
| 电流-饱和值 | 2.15A |
| 类型 | 绕线 |
| 频率-测试 | 7.96MHz |
| 频率-自谐振 | - |
| 额定电流 | 2.15A |
| 高度-安装（最大值） | 0.138"（3.50mm） |
