S4004VS2TP产品简介：
ICGOO电子元器件商城为您提供S4004VS2TP由Littelfuse设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供S4004VS2TP价格参考以及LittelfuseS4004VS2TP封装/规格参数等产品信息。 你可以下载S4004VS2TP参考资料、Datasheet数据手册功能说明书， 资料中有S4004VS2TP详细功能的应用电路图电压和使用方法及教程。
Littelfuse Inc. 的 S4004VS2TP 是一款高可靠性硅控整流器（SCR），属于晶闸管的一种，广泛应用于需要精确控制交流电的中低功率场合。该器件采用TO-220AB封装，具有良好的散热性能和电气隔离能力，适用于多种工业与消费类电子场景。 典型应用场景包括：家用电器中的调光开关、电风扇速度控制、小型电机驱动及加热控制；电源系统中的过压保护电路（如Crowbar电路）；以及工业控制设备中的相位控制整流和交流开关模块。由于其额定电压达400V，通态平均电流为4A，S4004VS2TP 能稳定工作于一般交流线路环境，适合110V至240V市电系统。 此外，该型号具备较高的浪涌电流承受能力，可在瞬态负载变化下保持可靠运行，因此也常用于电源启动保护、电磁阀控制和小型电动工具中。其触发灵敏度适中，配合简单的触发电路即可实现精准导通控制，有助于简化设计并提升系统稳定性。 综上所述，S4004VS2TP 凭借其耐用性、安全性和性价比，广泛应用于家电控制、工业自动化、电源保护等领域，是中小功率交流控制系统的理想选择。
| 参数 | 数值 |
| 产品目录 | |
| 描述 | SCR SENS 400V 4A TO-251SCR 4A 200uA 400V Sensing |
| 产品分类 | SCR - 单个分离式半导体 |
| GateTriggerCurrent-Igt | 200 uA |
| GateTriggerVoltage-Vgt | 0.8 V |
| 品牌 | Littelfuse Inc |
| 产品手册 | |

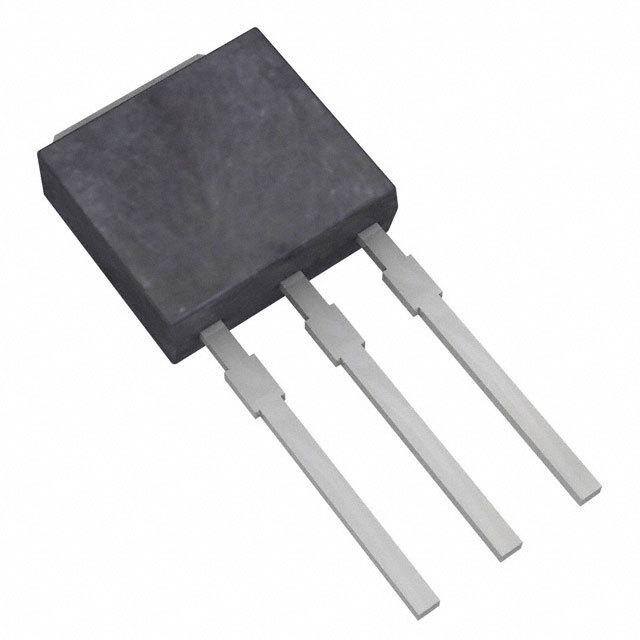

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 晶体闸流管,SCR,Littelfuse S4004VS2TP- |
| 数据手册 | |
| 产品型号 | S4004VS2TP |
| SCR类型 | 灵敏栅极 |
| 不重复通态电流 | 20 A |
| 产品种类 | SCR |
| 供应商器件封装 | TO-251（V-Pak/I-Pak） |
| 保持电流Ih最大值 | 6 mA |
| 关闭状态漏泄电流（在VDRMIDRM下） | 0.002 mA |
| 其它名称 | F5453 |
| 包装 | 管件 |
| 商标 | Littelfuse |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Tube |
| 封装/外壳 | TO-251-3 短引线，IPak，TO-251AA |
| 封装/箱体 | TO-251 |
| 工作温度 | -40°C ~ 110°C |
| 工厂包装数量 | 750 |
| 开启状态RMS电流-ItRMS | 4 A |
| 最大工作温度 | + 110 C |
| 最大栅极峰值反向电压 | 1 V |
| 最小工作温度 | - 40 C |
| 栅极触发电压-Vgt | 0.8 V |
| 栅极触发电流-Igt | 200 uA |
| 标准包装 | 750 |
| 正向电压下降 | 1.6 V |
| 电压-断态 | 400V |
| 电压-栅极触发(Vgt)（最大值） | 800mV |
| 电压-通态(Vtm)（最大值） | 1.6V |
| 电流-不重复浪涌50、60Hz(Itsm) | 25A，30A |
| 电流-保持(Ih)（最大值） | 6mA |
| 电流-断态（最大值） | 2µA |
| 电流-栅极触发(Igt)（最大值） | 200µA |
| 电流-通态(It(AV))（最大值） | 2.5A |
| 电流-通态(It(RMS))（最大值） | 4A |
| 系列 | Sxx04xSx |
| 额定重复关闭状态电压VDRM | 400 V |
