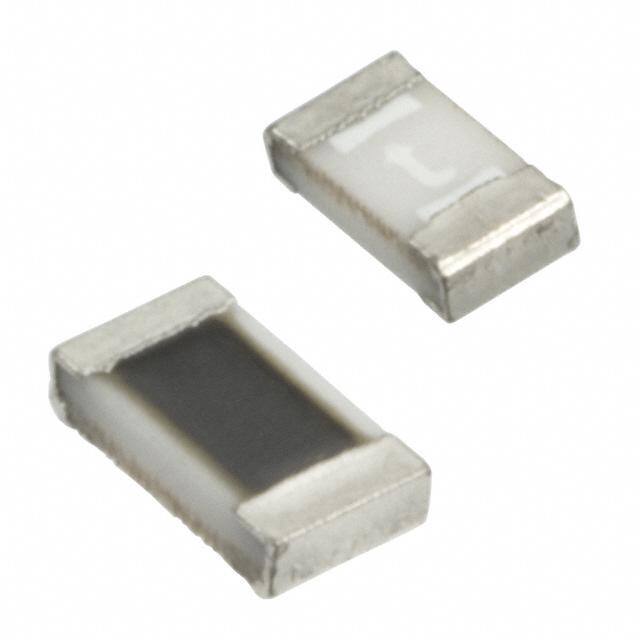

图片仅供参考
详细数据请看参考数据手册
- 型号： RR0816P-223-D
- 制造商： SUSUMU INTERNATIONAL
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
RR0816P-223-D产品简介：
ICGOO电子元器件商城为您提供RR0816P-223-D由SUSUMU INTERNATIONAL设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供RR0816P-223-D价格参考以及SUSUMU INTERNATIONALRR0816P-223-D封装/规格参数等产品信息。 你可以下载RR0816P-223-D参考资料、Datasheet数据手册功能说明书， 资料中有RR0816P-223-D详细功能的应用电路图电压和使用方法及教程。
Susumu品牌的RR0816P-223-D是一款高精度、低温漂的片式电阻器（表面贴装型），阻值为22 kΩ（223表示22×10³ Ω），封装尺寸为0816（即0.079"×0.063"，约2.0×1.6 mm），属精密厚膜或金属箔技术路线，典型TCR低至±25 ppm/°C，容差±0.5%。 其主要应用场景包括： - 精密测量与传感电路：如工业压力/温度变送器、医疗设备中的信号调理前端，需稳定分压或电流检测； - 通信设备：基站射频模块中的偏置网络、ADC/DAC参考电压分压、光模块TIA反馈网络，要求低噪声与长期稳定性； - 高端电源管理：服务器/5G设备中DC-DC转换器的电压反馈采样、电流监测电阻（配合运放），兼顾精度与温升控制； - 测试仪器仪表：数字万用表（DMM）、校准源内部基准分压链，依赖其低TCR和老化特性保障年精度； - 汽车电子（符合AEC-Q200）：部分车规级衍生型号可用于ADAS传感器信号链、BMS电池电压监测等对可靠性要求严苛的场景。 该器件凭借小尺寸、高稳定性及良好高频特性（寄生电感/电容低），适用于空间受限且性能敏感的高附加值电子产品。实际选型需确认具体规格书是否标注车规认证及详细降额曲线。
| 参数 | 数值 |
| 产品目录 | |
| 描述 | RES 22.0K OHM 1/16W .5% 0603 SMD薄膜电阻器 - SMD 1/16W 22Kohm 0.5% 25ppm |
| 产品分类 | |
| 品牌 | Susumu |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 薄膜电阻器,薄膜电阻器 - SMD,Susumu RR0816P-223-DRR |
| 数据手册 | |
| 产品型号 | RR0816P-223-D |
| RoHS指令信息 | |
| 产品 | Thin Film Resistors SMD |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=7067 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 薄膜电阻器 - SMD |
| 供应商器件封装 | 0816 |
| 其它名称 | RR08P22.0KDCT |
| 功率(W) | 0.063W，1/16W |
| 功率额定值 | 62.5 mW (1/16 W) |
| 包装 | 剪切带 （CT） |
| 商标 | Susumu |
| 外壳代码-in | 0603 |
| 外壳代码-mm | 1608 |
| 外壳宽度 | 0.8 mm |
| 外壳长度 | 1.6 mm |
| 外壳高度 | 0.4 mm |
| 大小/尺寸 | 0.063" 长 x 0.031" 宽（1.60mm x 0.80mm） |
| 容差 | ±0.5% |
| 封装 | Reel |
| 封装/外壳 | 0603（1608 公制） |
| 封装/箱体 | 0603 (1608 metric) |
| 工作温度范围 | - 55 C to + 125 C |
| 工具箱 | /product-detail/zh/RR0816PD-4-KIT/RR0816PD-4-KIT-ND/701257 |
| 工厂包装数量 | 5000 |
| 成分 | |
| 标准包装 | 1 |
| 温度系数 | ±25ppm/°C |
| 特性 | - |
| 电压额定值 | 75 V |
| 电阻 | 22 kOhms |
| 电阻(Ω) | 22k |
| 端子数 | 2 |
| 高度 | 0.020"（0.50mm） |
