ICGOO在线商城 > NRS6010T100MMGF
Datasheet下载- 型号： NRS6010T100MMGF
- 制造商： TAIYO YUDEN-XENTEK
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格

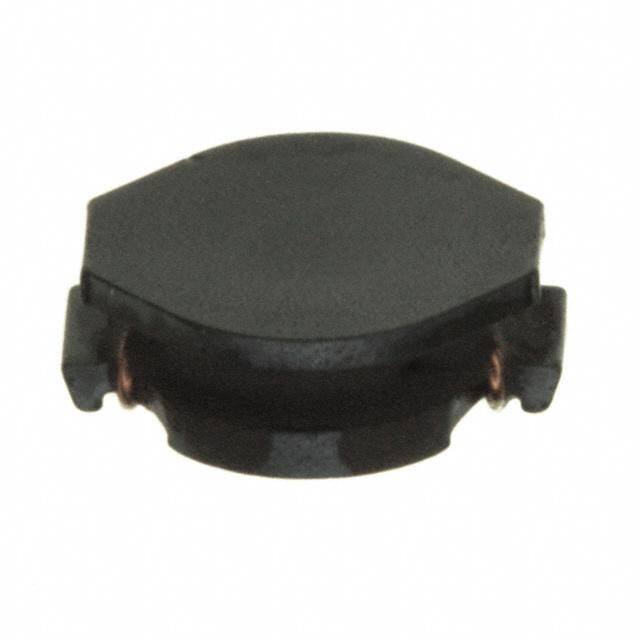

NRS6010T100MMGF产品简介：
ICGOO电子元器件商城为您提供NRS6010T100MMGF由TAIYO YUDEN-XENTEK设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供NRS6010T100MMGF价格参考以及TAIYO YUDEN-XENTEKNRS6010T100MMGF封装/规格参数等产品信息。 你可以下载NRS6010T100MMGF参考资料、Datasheet数据手册功能说明书， 资料中有NRS6010T100MMGF详细功能的应用电路图电压和使用方法及教程。
Taiyo Yuden（太阳诱电）NRS6010T100MMGF是一款屏蔽型、大电流贴片功率电感器，电感值为10μH（±20%），额定电流达5.5A（温升电流），直流电阻低至15mΩ（典型值），采用6.0×6.0×1.0mm超薄SMD封装。其主要应用场景包括： 1. DC-DC电源转换：广泛用于智能手机、平板电脑、笔记本电脑等便携设备的降压（Buck）转换器中，作为储能与滤波电感，配合PWM控制器实现高效稳压； 2. CPU/GPU核心供电（VRM）：适用于高动态负载场景，凭借低DCR和优异饱和特性，保障处理器瞬态响应能力与电源稳定性； 3. FPGA/ASIC电源管理模块：满足高密度、低电压（如0.8–1.2V）、大电流（数安培级）供电需求，抑制纹波与噪声； 4. 车载信息娱乐系统及ADAS模块：通过AEC-Q200可靠性认证（注：需确认具体批次是否符合，NRS系列部分型号已通过），适用于12V输入转多路低压的车载电源设计； 5. 工业与通信设备电源：如基站电源、网络交换机PoE供电电路，提供高效率、低EMI的功率处理能力。 该器件具备优异的抗饱和性能、低辐射噪声及宽工作温度范围（-40℃~+125℃），特别适合空间受限且对能效、热性能要求严苛的高性能电子系统。
| 参数 | 数值 |
| 产品目录 | |
| DC电阻(DCR) | 324 毫欧最大 |
| 描述 | INDUCTOR POWER 10UH 1.1A SMD固定电感器 INDCTR SMD HI CUR 10uH 20% |
| 产品分类 | |
| 品牌 | Taiyo Yuden |
| 产品手册 | http://www.yuden.co.jp/eu/product/category/inductor/NRS6010T100MMGF.html |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 固定电感器,Taiyo Yuden NRS6010T100MMGFNRS |
| 数据手册 | |
| 产品型号 | NRS6010T100MMGF |
| 不同频率时的Q值 | - |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 固定电感器 |
| 供应商器件封装 | - |
| 其它名称 | 587-2556-1 |
| 包装 | 剪切带 （CT） |
| 商标 | Taiyo Yuden |
| 外壳宽度 | 6 mm |
| 外壳长度 | 6 mm |
| 外壳高度 | 1 mm |
| 大小/尺寸 | 0.236" 长 x 0.236" 宽（6.00mm x 6.00mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±20% |
| 封装 | Reel |
| 封装/外壳 | 2304（6010 公制） |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -25°C ~ 125°C |
| 工作温度范围 | - 25 C to + 125 C |
| 工厂包装数量 | 1000 |
| 最大直流电流 | 1 A |
| 最大直流电阻 | 270 mOhms |
| 材料-磁芯 | - |
| 标准包装 | 1 |
| 特色产品 | http://www.digikey.com/cn/zh/ph/TaiyoYuden/wirewoundinductors.html |
| 电感 | 10µH |
| 电流-饱和值 | 1A |
| 端接类型 | SMD/SMT |
| 类型 | - |
| 系列 | NRS |
| 自谐振频率 | 25 MHz |
| 频率-测试 | 100kHz |
| 频率-自谐振 | 25MHz |
| 额定电流 | 1.1A |
| 高度-安装（最大值） | 0.039"（1.00mm） |
