Datasheet下载- 型号： ELXY500ELL152ML40S
- 制造商： United Chemi-Con (UCC)
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
ELXY500ELL152ML40S产品简介：
ICGOO电子元器件商城为您提供ELXY500ELL152ML40S由United Chemi-Con (UCC)设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供ELXY500ELL152ML40S价格参考以及United Chemi-Con (UCC)ELXY500ELL152ML40S封装/规格参数等产品信息。 你可以下载ELXY500ELL152ML40S参考资料、Datasheet数据手册功能说明书， 资料中有ELXY500ELL152ML40S详细功能的应用电路图电压和使用方法及教程。

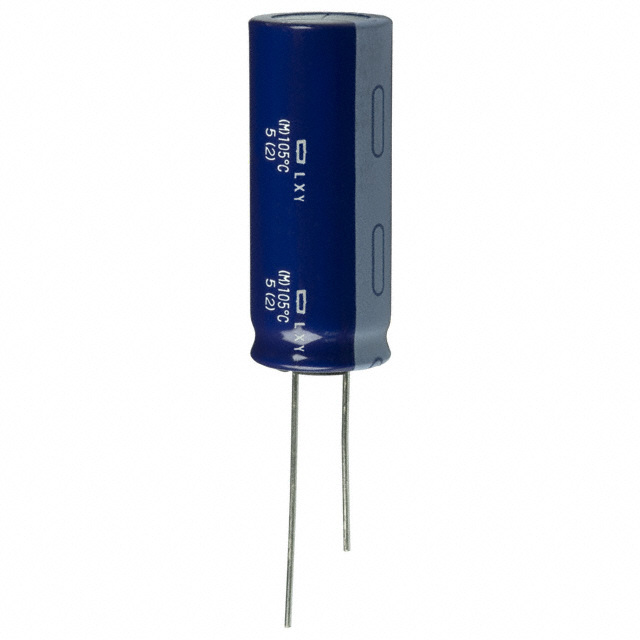

ELXY500ELL152ML40S是United Chemi-Con（尼吉康）生产的引线型铝电解电容器，额定电压50V、静电容量1500μF、尺寸为Φ16×L40mm（标准径向引线封装），具有低阻抗（Low ESR）、长寿命（设计寿命105℃下5000小时）及高纹波电流承受能力等特点。 该型号广泛应用于对可靠性与稳定性要求较高的中高功率电子设备中，典型应用场景包括： - 开关电源（SMPS）：作为输出滤波电容，用于DC-DC转换器、AC-DC适配器、服务器/通信电源等，有效抑制纹波电压，提升输出稳定性； - 工业控制设备：如PLC电源模块、变频器直流母线支撑电容（辅助平滑整流后电压）； - LED驱动电源：在恒流驱动电路中承担输入/输出滤波与储能功能； - 办公自动化设备：复印机、打印机的主电源单元； - 消费类电源适配器：大功率笔记本电脑或显示器电源中替代普通电解电容，改善温升与寿命表现。 其低ESR和高纹波电流特性（典型值~2.3A @105℃, 100kHz）使其特别适合高频开关环境，而宽温范围（–40℃～+105℃）和符合RoHS的环保设计也满足工业级应用需求。需注意：实际使用中应确保工作电压≤50V、纹波电流不超过额定值，并留有适当散热空间以发挥其长寿命优势。
| 参数 | 数值 |
| 产品目录 | |
| 描述 | CAP ALUM 1500UF 50V 20% RADIAL铝质电解电容器 - 带引线 1500UF 50V |
| ESR（等效串联电阻） | - |
| 产品分类 | |
| 品牌 | United Chemi-Con |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 铝电解电容器,铝质电解电容器 - 带引线,United Chemi-Con ELXY500ELL152ML40SLXY |
| 数据手册 | |
| 产品型号 | ELXY500ELL152ML40S |
| 不同温度时的使用寿命 | 105°C 时为 8000 小时 |
| 产品 | High Temp Electrolytic Capacitors |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 铝质电解电容器 - 带引线 |
| 其它名称 | 565-1851 |
| 包装 | 散装 |
| 商标 | United Chemi-Con |
| 外壳直径 | 16 mm |
| 外壳长度 | 40 mm |
| 大小/尺寸 | 0.630" 直径（16.00mm） |
| 安装类型 | 通孔 |
| 容差 | 20 % |
| 封装 | Bulk |
| 封装/外壳 | 径向，Can |
| 尺寸 | 16 mm Dia. x 40 mm L |
| 工作温度 | -55°C ~ 105°C |
| 工厂包装数量 | 250 |
| 应用 | 通用 |
| 引线间距 | 0.295"（7.50mm） |
| 引线间隔 | 7.5 mm |
| 最大工作温度 | + 105 C |
| 标准包装 | 500 |
| 电压额定值DC | 50 V |
| 电容 | 1500 uF |
| 端接类型 | Radial |
| 类型 | - |
| 系列 | LXY |
| 纹波电流 | 2.54A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | 24 毫欧 |
| 额定电压 | 50V |
| 高度-安装（最大值） | 1.575"（40.00mm） |
