ICGOO在线商城 > ELJ-SC560KF
Datasheet下载- 型号： ELJ-SC560KF
- 制造商： Panasonic Corporation
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
ELJ-SC560KF产品简介：
ICGOO电子元器件商城为您提供ELJ-SC560KF由Panasonic Corporation设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供ELJ-SC560KF价格参考以及Panasonic CorporationELJ-SC560KF封装/规格参数等产品信息。 你可以下载ELJ-SC560KF参考资料、Datasheet数据手册功能说明书， 资料中有ELJ-SC560KF详细功能的应用电路图电压和使用方法及教程。
| 参数 | 数值 |
| 产品目录 | |
| DC电阻(DCR) | 7.1 欧姆最大 |
| 描述 | INDUCTOR FIXED SMD 56UH 10%固定电感器 1008 56uH 10% 10mA Wirewound |
| 产品分类 | |
| 品牌 | Panasonic |
| 产品手册 | |

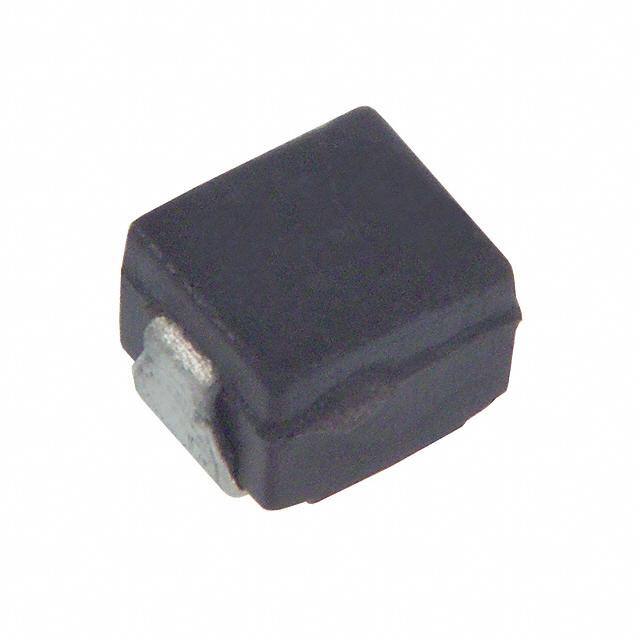

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 固定电感器,Panasonic ELJ-SC560KFSC |
| 数据手册 | http://industrial.panasonic.com/www-cgi/jvcr13pz.cgi?E+PZ+3+AGA0009+ELJSC560KF+7+WW |
| 产品型号 | ELJ-SC560KF |
| PCN过时产品 | |
| Q最小值 | 40 |
| 不同频率时的Q值 | 40 @ 2.52MHz |
| 产品 | Inductors |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 固定电感器 |
| 供应商器件封装 | 1008 （2520 公制） |
| 其它名称 | PCD1082 |
| 包装 | 剪切带 （CT） |
| 商标 | Panasonic |
| 外壳宽度 | 2 mm |
| 外壳长度 | 2.5 mm |
| 外壳高度 | 1.6 mm |
| 大小/尺寸 | 0.098" 长x 0.079" 宽（2.50mm x 2.00mm） |
| 安装类型 | 表面贴装 |
| 容差 | 10 % |
| 封装 | Reel |
| 封装/外壳 | 1008（2520 公制） |
| 封装/箱体 | 1008 (2520 metric) |
| 屏蔽 | 屏蔽 |
| 工作温度 | - |
| 工作温度范围 | - 20 C to + 85 C |
| 工厂包装数量 | 2000 |
| 最大直流电流 | 10 mA |
| 最大直流电阻 | 7.1 Ohms |
| 材料-磁芯 | - |
| 标准包装 | 1 |
| 测试频率 | 2.52 MHz |
| 电感 | 56 uH |
| 电流-饱和值 | - |
| 端接类型 | SMD/SMT |
| 类型 | Chip Inductors |
| 系列 | ELJSC |
| 自谐振频率 | 13 MHz |
| 频率-测试 | 2.52MHz |
| 频率-自谐振 | 13MHz |
| 额定电流 | 10mA |
| 高度-安装（最大值） | 0.070" （1.80mm） |
