ICGOO在线商城 > ECS-3518-200-B-TR
Datasheet下载- 型号： ECS-3518-200-B-TR
- 制造商： ECS
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
ECS-3518-200-B-TR产品简介：
ICGOO电子元器件商城为您提供ECS-3518-200-B-TR由ECS设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供ECS-3518-200-B-TR价格参考以及ECSECS-3518-200-B-TR封装/规格参数等产品信息。 你可以下载ECS-3518-200-B-TR参考资料、Datasheet数据手册功能说明书， 资料中有ECS-3518-200-B-TR详细功能的应用电路图电压和使用方法及教程。

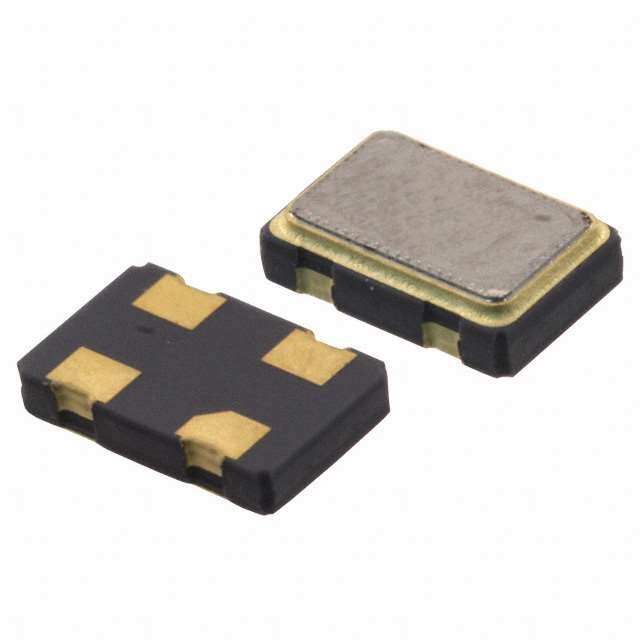

ECS-3518-200-B-TR 是 ECS Inc. 推出的一款表面贴装（SMD）CMOS 石英晶体振荡器（XO），频率为 20.000 MHz，封装尺寸为 3.2 × 2.5 mm（即 3225 封装），工作电压为 3.3 V，输出逻辑为 CMOS，具有 ±50 ppm 的频率稳定度（全温范围 -40°C 至 +85°C），并支持无铅回流焊（符合 RoHS）。 该器件主要面向对尺寸、功耗与可靠性要求较高的中高端嵌入式应用。典型应用场景包括： - 工业控制设备：如 PLC、HMI、传感器模块及现场总线通信接口（CAN、RS-485 时钟源），提供稳定系统时钟； - 网络与通信终端：用于以太网 PHY、Wi-Fi/BT 模组、小型路由器/交换机的参考时钟或 MCU 主时钟； - 消费类电子：智能穿戴设备、TWS 耳机主控、便携式医疗设备等空间受限但需低抖动、低功耗时钟的场景； - 汽车电子二级应用：符合 AEC-Q200 非认证级（注：该型号本身非车规，但部分客户用于车载信息娱乐辅助模块或车身控制子系统，需自行评估可靠性）； - 物联网节点：NB-IoT、LoRaWAN 终端中 MCU 或无线 SoC 的高精度时钟基准。 其“-TR”后缀表示卷带包装，适用于自动化贴片生产；B 级温度范围与紧凑封装使其在成本与性能间取得良好平衡，适合批量生产的中高可靠性电子产品。
| 参数 | 数值 |
| 产品目录 | 晶体和振荡器 |
| 描述 | OSC XO 20.000MHZ HCMOS SMD |
| 产品分类 | |
| 品牌 | ECS Inc |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | ECS-3518-200-B-TR |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | ECS-3518 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 其它名称 | ECS3518200BTR |
| 功能 | 三态（输出启用） |
| 包装 | 剪切带 （CT） |
| 大小/尺寸 | 0.197" 长 x 0.126" 宽（5.00mm x 3.20mm） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 4-SMD，无引线（DFN，LCC） |
| 工作温度 | 0°C ~ 70°C |
| 标准包装 | 1 |
| 电压-电源 | 1.8V |
| 电流-电源（最大值） | 7mA |
| 电流-电源（禁用）（最大值） | - |
| 等级 | - |
| 类型 | XO（标准） |
| 输出 | HCMOS |
| 频率 | 20MHz |
| 频率稳定度 | ±50ppm |
| 高度 | 0.051"（1.30mm） |
