CSD25301W1015产品简介：
ICGOO电子元器件商城为您提供CSD25301W1015由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供CSD25301W1015价格参考以及Texas InstrumentsCSD25301W1015封装/规格参数等产品信息。 你可以下载CSD25301W1015参考资料、Datasheet数据手册功能说明书， 资料中有CSD25301W1015详细功能的应用电路图电压和使用方法及教程。
| 参数 | 数值 |
| 产品目录 | |
| 描述 | MOSFET PCH 20V 2.2A 1X1.5 6DSBGA |
| 产品分类 | FET - 单 |
| FET功能 | 逻辑电平门 |
| FET类型 | MOSFET P 通道，金属氧化物 |
| 品牌 | Texas Instruments |
| 数据手册 | |

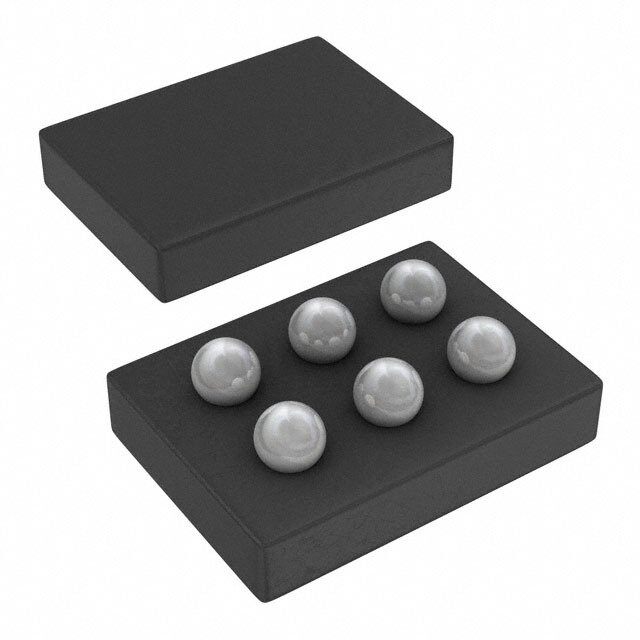

| 产品图片 |
|
| 产品型号 | CSD25301W1015 |
| PCN封装 | |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | NexFET™ |
| 不同Id时的Vgs(th)（最大值） | 1V @ 250µA |
| 不同Vds时的输入电容(Ciss) | 270pF @ 10V |
| 不同Vgs时的栅极电荷(Qg) | 2.5nC @ 4.5V |
| 不同 Id、Vgs时的 RdsOn（最大值） | 75 毫欧 @ 1A，4.5V |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25585 |
| 产品目录页面 | |
| 供应商器件封装 | 6-DSBGA（1x1.5） |
| 其它名称 | 296-24259-1 |
| 制造商产品页 | http://www.ti.com/general/docs/suppproductinfo.tsp?distId=10&orderablePartNumber=CSD25301W1015 |
| 功率-最大值 | 1.5W |
| 包装 | 剪切带 （CT） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-UFBGA，DSBGA |
| 标准包装 | 1 |
| 漏源极电压(Vdss) | 20V |
| 电流-连续漏极(Id)（25°C时） | 2.2A （Tc） |
| 视频文件 | http://www.digikey.cn/classic/video.aspx?PlayerID=1364138032001&width=640&height=455&videoID=541363338001http://www.digikey.cn/classic/video.aspx?PlayerID=1364138032001&width=640&height=455&videoID=1083957888001 |
