Datasheet下载- 型号： CONMCX002
- 制造商： LINX TECHNOLOGIES
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
CONMCX002产品简介：
ICGOO电子元器件商城为您提供CONMCX002由LINX TECHNOLOGIES设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供CONMCX002价格参考以及LINX TECHNOLOGIESCONMCX002封装/规格参数等产品信息。 你可以下载CONMCX002参考资料、Datasheet数据手册功能说明书， 资料中有CONMCX002详细功能的应用电路图电压和使用方法及教程。
Linx Technologies Inc. 的型号 CONMCX002 是一款同轴射频适配器，属于 MCX 系列（Micro Coaxial），典型规格为 50Ω 阻抗、DC–6 GHz 频率范围，支持 SMA 母头转 MCX 公头（具体接口组合需以官方 datasheet 为准，常见配置为 SMA-Female to MCX-Male）。 其主要应用场景包括： 1. 无线通信模块集成：广泛用于嵌入式射频系统中，如 LoRa、Wi-Fi、蓝牙、Zigbee 模块（如 Linx 自家的 TX/RX 模块）与天线之间的低损耗连接； 2. 小型化设备互连：因 MCX 接口体积小（较 SMA 缩小约30%）、插拔寿命达500次以上，特别适用于空间受限的便携设备、传感器节点、工业 IoT 终端及可穿戴设备； 3. 原型开发与测试验证：在研发阶段快速连接评估板（如 MCU+RF SoC 开发套件）与标准测试仪器（含 SMA 接口的频谱仪、网络分析仪），实现射频性能调试； 4. 天线馈电适配：将标准 SMA 接口的 PCB 板或模块，可靠转接到采用 MCX 接口的小型外置/内置天线（如胶棒天线、陶瓷贴片天线），保障高频信号完整性。 该适配器具备良好屏蔽性与稳定驻波比（VSWR <1.3 @ 2.4 GHz），适用于工业、医疗、智能家居及远程监控等对可靠性与尺寸敏感的中高频射频应用。使用时需注意避免过度扭力，确保 MCX 接口旋紧到位以维持阻抗匹配与电气性能。
| 参数 | 数值 |
| 产品目录 | |

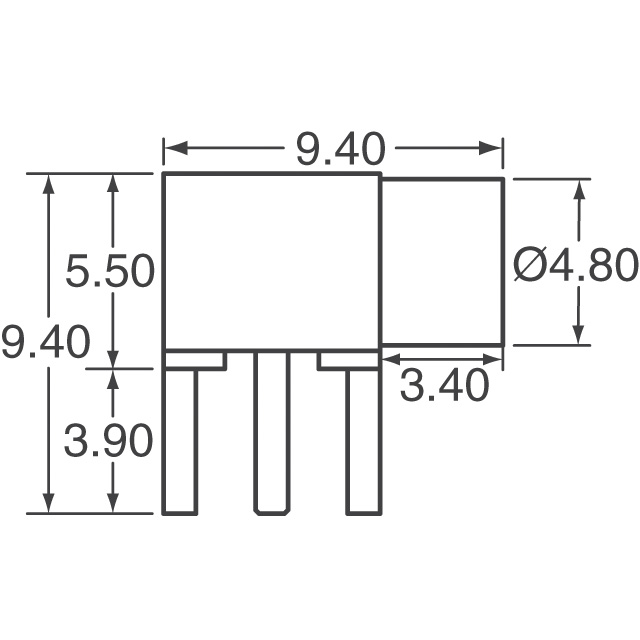

| 描述 | CONN MCX JACK R/A 50 OHM PCBRF连接器/同轴连接器 MCX Female Right Angle PCB Mount |
| 产品分类 | 同轴连接器 (RF)射频互连 |
| 品牌 | Linx Technologies |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | RF连接器/同轴连接器,Linx Technologies CONMCX002- |
| 数据手册 | |
| 产品型号 | CONMCX002 |
| 中心触头材料 | 铜铍 |
| 中心触头镀层 | 金 |
| 主体表面处理 | Gold |
| 产品 | PCB Receptacles |
| 产品目录绘图 |
|
| 产品种类 | RF连接器/同轴连接器 |
| 介电材料 | 聚四氟乙烯（PTFE） |
| 侵入防护 | - |
| 保护端接 | |
| 包装 | 散装 |
| 商标 | Linx Technologies |
| 型式 | Jack |
| 基体材料 | 黄铜 |
| 基体表面 | 金 |
| 外壳颜色 | 金 |
| 安装类型 | 通孔，直角 |
| 封装 | Bulk |
| 射频系列 | MCX |
| 工作温度 | -65°C ~ 165°C |
| 工厂包装数量 | 100 |
| 方向 | Right Angle |
| 标准包装 | 100 |
| 特性 | - |
| 电缆组 | - |
| 端接类型 | Solder |
| 系列 | MCX |
| 紧固类型 | 卡入式 |
| 触头端接 | |
| 触点电镀 | Gold |
| 连接器样式 | MCX |
| 连接器类型 | 插孔， 母形插口 |
| 阻抗 | 50 Ohms |
| 频率-最大值 | 6GHz |
| 额定电压 | - |
