ICGOO在线商城 > CF18JT2M00
Datasheet下载- 型号： CF18JT2M00
- 制造商： STACKPOLE ELECTRONICS INC.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
CF18JT2M00产品简介：
ICGOO电子元器件商城为您提供CF18JT2M00由STACKPOLE ELECTRONICS INC.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供CF18JT2M00价格参考以及STACKPOLE ELECTRONICS INC.CF18JT2M00封装/规格参数等产品信息。 你可以下载CF18JT2M00参考资料、Datasheet数据手册功能说明书， 资料中有CF18JT2M00详细功能的应用电路图电压和使用方法及教程。
CF18JT2M00 是 Stackpole Electronics Inc 生产的一款通孔式碳膜电阻器（属 CF 系列），额定功率 1/8W（0.125W），阻值 2.00 MΩ（2 兆欧），精度 ±5%，温度系数约 ±500 ppm/°C，采用轴向引线封装，适用于 PCB 插件焊接。 其高阻值、低成本、稳定可靠的特点，使其广泛应用于对精度要求不高但需高阻隔离或微电流检测的场景，典型应用包括： - 信号电平偏置与分压：如运算放大器输入端的高阻偏置网络、传感器接口电路中的上拉/下拉电阻； - 高压检测与反馈回路：在开关电源（SMPS）或高压电源中，与另一电阻组成高压分压器，为控制器提供采样电压（需注意功率降额与耐压匹配）； - 放电与泄放电路：用于大电容（如滤波电容、X/Y 电容）断电后的安全泄放路径； - 模拟电路中的漏电流限制：如光电耦合器输入侧限流、CMOS 输入端防静电保护； - 工业控制与仪器仪表：作为绝缘监测、高阻抗电压探头衰减网络的组成部分。 需注意：该电阻不适用于高频、高精度或高可靠性（如汽车级/医疗级）场合；实际使用时应确保工作电压不超过其最大额定电压（通常 CF18 系列为 250V DC），并留有足够功率裕量（尤其在高温环境）。
| 参数 | 数值 |
| 产品目录 | |
| 描述 | RES 2M OHM 1/8W 5% CARBON FILM |
| 产品分类 | |
| 品牌 | Stackpole Electronics Inc |
| 数据手册 | |

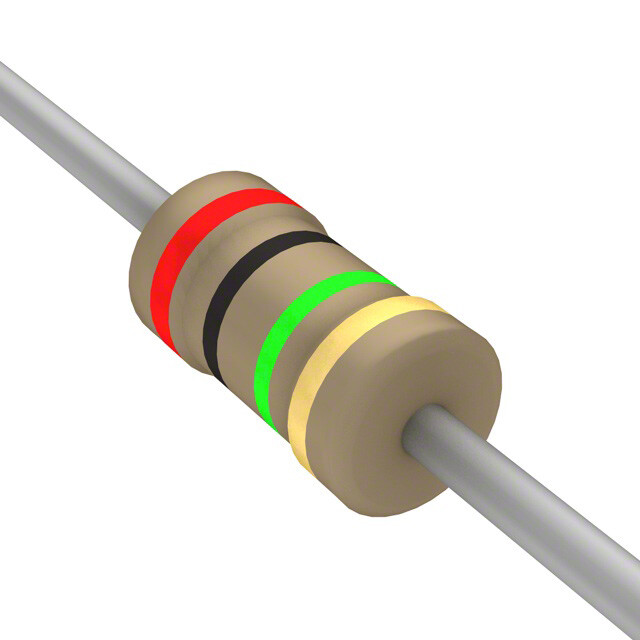

| 产品图片 |
|
| 产品型号 | CF18JT2M00 |
| PCN零件编号 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CF |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 供应商器件封装 | 轴向 |
| 其它名称 | CF 1/8 2M 5% R |
| 功率(W) | 0.125W，1/8W |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.067" 直径 x 0.130" 长（1.70mm x 3.30mm） |
| 容差 | ±5% |
| 封装/外壳 | 轴向 |
| 成分 | 炭膜 |
| 标准包装 | 5,000 |
| 温度系数 | 0/ -1500ppm/°C |
| 特性 | 阻燃涂层，防潮 |
| 电阻(Ω) | 2M |
| 端子数 | 2 |
| 高度 | - |
