Datasheet下载- 型号： BUK9618-55A,118
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
BUK9618-55A,118产品简介：
ICGOO电子元器件商城为您提供BUK9618-55A,118由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供BUK9618-55A,118价格参考以及NXP SemiconductorsBUK9618-55A,118封装/规格参数等产品信息。 你可以下载BUK9618-55A,118参考资料、Datasheet数据手册功能说明书， 资料中有BUK9618-55A,118详细功能的应用电路图电压和使用方法及教程。
BUK9618-55A,118 是 NXP USA Inc. 推出的一款 N 沟道增强型逻辑电平 MOSFET（单个封装），采用 TO-220AB 封装，具有 55 V 漏源电压（VDS）、180 A 脉冲电流（ID,pulse）及极低导通电阻（RDS(on) ≈ 4.5 mΩ @ VGS = 10 V），支持 5 V TTL/CMOS 直接驱动（逻辑电平兼容）。 其典型应用场景包括： ✅ 汽车电子：如车身控制模块（BCM）中的座椅加热、车窗升降、雨刮电机、风扇调速等中功率负载开关；符合 AEC-Q101 可靠性标准，适用于严苛车载环境。 ✅ 工业电源与电机驱动：用于 DC-DC 同步整流、开关电源次级侧开关、小型直流无刷（BLDC）电机的相位控制或H桥低端开关。 ✅ 高效率负载开关：在服务器电源管理、电池供电设备（如电动工具、储能系统）中作主电源通断控制，低 RDS(on) 减小功耗与温升。 ✅ LED 照明驱动：驱动大电流 LED 阵列或调光电路，支持 PWM 高频开关（具备良好开关速度与雪崩耐量）。 该器件集成齐纳保护二极管（栅源间），提升 ESD 抗扰能力；热性能优异（RthJC ≈ 0.5 K/W），适配散热片使用。不推荐用于高频射频或线性稳压区长期工作（易过热）。综上，BUK9618-55A,118 主要面向中高压、大电流、高可靠性要求的汽车与工业开关应用。
| 参数 | 数值 |
| 产品目录 | |
| 描述 | MOSFET N-CH 55V 61A D2PAK |
| 产品分类 | FET - 单 |
| FET功能 | 逻辑电平门 |
| FET类型 | MOSFET N 通道，金属氧化物 |
| 品牌 | NXP Semiconductors |
| 数据手册 | |

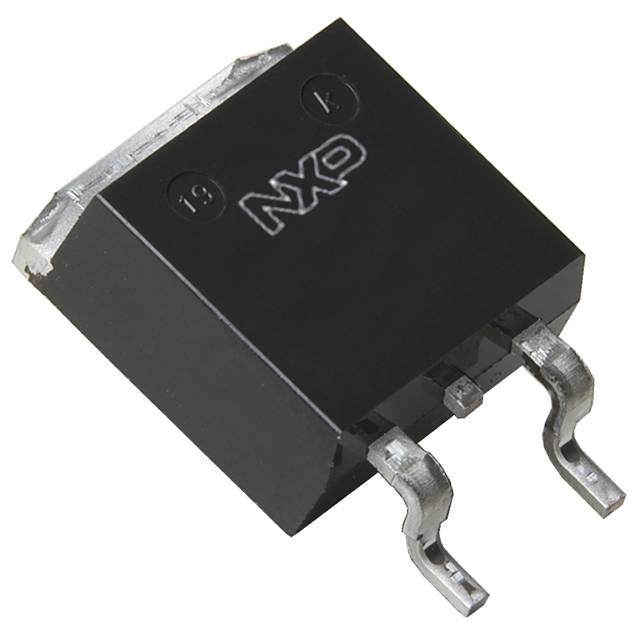

| 产品图片 |
|
| 产品型号 | BUK9618-55A,118 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | TrenchMOS™ |
| 不同Id时的Vgs(th)（最大值） | 2V @ 1mA |
| 不同Vds时的输入电容(Ciss) | 2210pF @ 25V |
| 不同Vgs时的栅极电荷(Qg) | 34nC @ 5V |
| 不同 Id、Vgs时的 RdsOn（最大值） | 16 毫欧 @ 25A，10V |
| 供应商器件封装 | D2PAK |
| 其它名称 | 568-9679-6 |
| 功率-最大值 | 136W |
| 包装 | Digi-Reel® |
| 安装类型 | 表面贴装 |
| 封装/外壳 | TO-263-3，D²Pak（2 引线+接片），TO-263AB |
| 标准包装 | 1 |
| 漏源极电压(Vdss) | 55V |
| 电流-连续漏极(Id)（25°C时） | 61A （Tmb） |
