Datasheet下载- 型号： AVE106M16A12T-F
- 制造商： Cornell Dubilier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
AVE106M16A12T-F产品简介：
ICGOO电子元器件商城为您提供AVE106M16A12T-F由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供AVE106M16A12T-F价格参考以及Cornell DubilierAVE106M16A12T-F封装/规格参数等产品信息。 你可以下载AVE106M16A12T-F参考资料、Datasheet数据手册功能说明书， 资料中有AVE106M16A12T-F详细功能的应用电路图电压和使用方法及教程。
型号为AVE106M16A12T-F的铝电解电容器由Cornell Dubilier Electronics (CDE)生产，属于高性能铝电解电容系列。该器件额定电容为10μF（106表示10×10⁶pF），耐压16V，具有良好的稳定性和较长的使用寿命。其主要应用场景包括工业电源、开关电源（SMPS）、不间断电源（UPS）、变频器和直流-直流转换器等电力电子设备中，用于滤波、平滑输出电压及储能。 由于具备低等效串联电阻（ESR）和优良的纹波电流承受能力，该电容特别适用于高负载、高温环境下的电路设计，能有效减少能量损耗并提升系统可靠性。此外，它也广泛应用于照明驱动电源（如LED驱动）、通信设备电源模块以及消费类电器中的电源部分。 该型号采用径向引线结构，便于安装在印刷电路板上，适合自动化装配流程。其工作温度范围通常为-40°C至+105°C，适应严苛的工作环境。总体而言，AVE106M16A12T-F是一款适用于中低压、高频开关电源系统的可靠滤波元件，广泛服务于工业控制、能源管理和电子设备供电等领域。
| 参数 | 数值 |
| 产品目录 | |
| 描述 | CAP ALUM 10UF 16V 20% SMD铝质电解电容器-SMD 10uF 16V 85C |
| ESR | 33.16 Ohms |
| ESR（等效串联电阻） | 33.16 欧姆 |
| 产品分类 | |
| 品牌 | Cornell Dubilier Electronics (CDE) |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 铝电解电容器,铝质电解电容器-SMD,Cornell Dubilier AVE106M16A12T-FAVE |
| 数据手册 | |
| 产品型号 | AVE106M16A12T-F |
| 不同温度时的使用寿命 | 85°C 时为 2000 小时 |
| 产品 | General Purpose Electrolytic Capacitors |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 铝质电解电容器-SMD |
| 其它名称 | 338-1793-2 |
| 加载寿命 | 2000 h |
| 包装 | 带卷 （TR） |
| 商标 | Cornell Dubilier |
| 外壳直径 | 3 mm |
| 外壳长度 | 5.3 mm |
| 外壳高度 | 3.3 mm |
| 大小/尺寸 | 0.118" 直径（3.00mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±20% |
| 封装 | Reel |
| 封装/外壳 | 径向，Can - SMD |
| 工作温度 | -40°C ~ 85°C |
| 工厂包装数量 | 2000 |
| 应用 | 通用 |
| 引线间距 | - |
| 损耗因数DF | 0.2 |
| 最大工作温度 | + 85 C |
| 最小工作温度 | - 40 C |
| 标准包装 | 2,000 |
| 漏泄电流 | 3 uA |
| 电压额定值DC | 16 V |
| 电容 | 10µF |
| 端接类型 | SMD/SMT |
| 类型 | - |
| 系列 | AVE |
| 纹波电流 | 14mA |

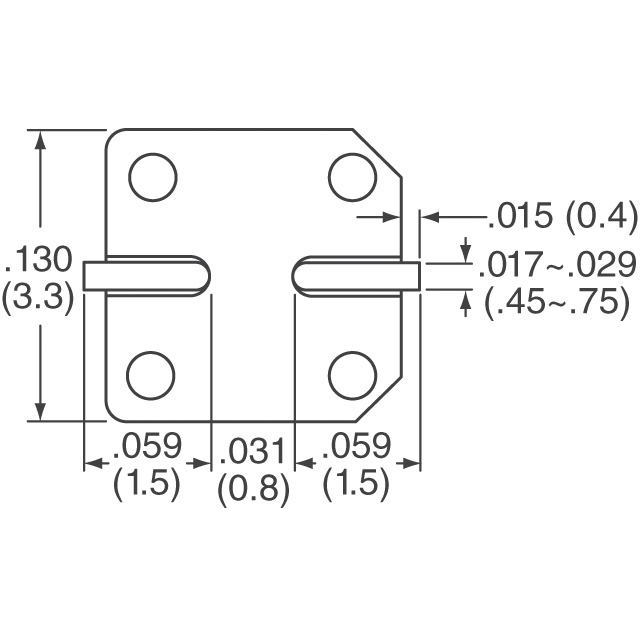

| 表面贴装焊盘尺寸 | 0.130" 长 x 0.130" 宽（3.30mm x 3.30mm） |
| 阻抗 | - |
| 额定电压 | 16V |
| 高度-安装（最大值） | 0.209"（5.30mm） |
