569003B00000G产品简介：
ICGOO电子元器件商城为您提供569003B00000G由Aavid Thermalloy设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 569003B00000G价格参考。Aavid Thermalloy569003B00000G封装/规格：热敏 - 散热器， Heat Sink TO-3 Aluminum 12.0W @ 60°C Board Level。您可以下载569003B00000G参考资料、Datasheet数据手册功能说明书，资料中有569003B00000G 详细功能的应用电路图电压和使用方法及教程。
Aavid（Boyd Corporation旗下热管理品牌）的型号569003B00000G是一款专为高效散热设计的被动式散热器，属于热敏-散热器类别。该产品主要应用于需要高可靠性与紧凑型热管理解决方案的电子设备中。 典型应用场景包括：工业控制设备、嵌入式系统、电源模块、LED照明驱动器、通信基础设施（如基站和网络交换设备）、医疗电子设备以及车载电子系统等。在这些环境中，电子元器件在高负载运行时会产生大量热量，若不及时散出，将影响性能与寿命。569003B00000G通过优化的铝制鳍片结构和较大的表面积，有效提升对流与辐射散热效率，确保关键芯片（如MOSFET、IGBT、功率稳压器等）工作温度保持在安全范围内。 该散热器具备良好的机械稳定性和耐腐蚀性，适用于空间受限但散热需求较高的密闭或通风有限环境。同时，其标准化设计便于安装与维护，兼容多种封装形式（如TO-220、TO-247等），适合批量集成于各类工业与消费类电子产品中。在追求高效能、长寿命与高稳定性的系统中，569003B00000G是理想的被动散热选择。
| 参数 | 数值 |
| 产品目录 | |
| 描述 | COOLER FOR TO-3 20 WATTS散热片 BLACK ANODIZE TO-3 |
| 产品分类 | |
| 品牌 | Aavid Thermalloy |
| 产品手册 | http://www.aavid.com/products/standard/569003b00000g |

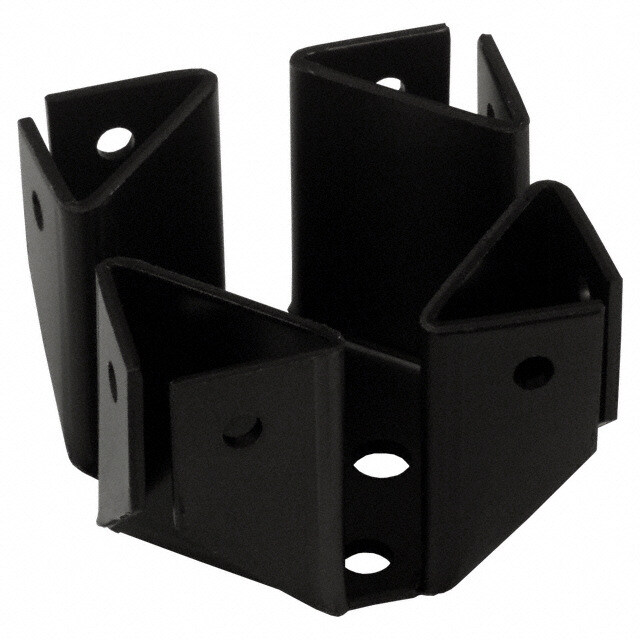

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | Aavid Thermalloy 569003B00000G- |
| mouser_ship_limit | 该产品可能需要其他文件才能进口到中国。 |
| 数据手册 | |
| 产品型号 | 569003B00000G |
| 不同强制气流时的热阻 | 1.5°C/W @ 500 LFM |
| 不同温升时功率耗散 | 12W @ 60°C |
| 产品 | Heat Sinks |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25887 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 散热片 |
| 其它名称 | 569003B00000 |
| 冷却封装 | TO-3 |
| 商标 | Aavid Thermalloy |
| 安装风格 | SMD/SMT |
| 宽度 | 46.482 mm |
| 工厂包装数量 | 250 |
| 形状 | 方形，鳍片 |
| 接合方法 | 把紧螺栓 |
| 散热片材料 | Aluminum |
| 散热片样式 | Folded |
| 材料 | 铝 |
| 材料镀层 | 黑色阳极化处理 |
| 标准包装 | 250 |
| 热阻 | 5.5 C/W |
| 直径 | - |
| 离基底高度（鳍片高度） | 1.310"（33.27mm） |
| 类型 | 插件板级 |
| 自然条件下热阻 | 5.5°C/W |
| 设计目的 | TO-3 |
| 长度 | 46.482 mm |
| 零件号别名 | 002193 |
| 颜色 | Black |
| 高度 | 33.274 mm |
%20Series.jpg)
- 商务部:美国ITC正式对集成电路等产品启动337调查
- 曝三星4nm工艺存在良率问题 高通将骁龙8 Gen1或转产台积电
- 太阳诱电将投资9.5亿元在常州建新厂生产MLCC 预计2023年完工
- 英特尔发布欧洲新工厂建设计划 深化IDM 2.0 战略
- 台积电先进制程称霸业界 有大客户加持明年业绩稳了
- 达到5530亿美元！SIA预计今年全球半导体销售额将创下新高
- 英特尔拟将自动驾驶子公司Mobileye上市 估值或超500亿美元
- 三星加码芯片和SET，合并消费电子和移动部门，撤换高东真等 CEO
- 三星电子宣布重大人事变动 还合并消费电子和移动部门
- 海关总署：前11个月进口集成电路产品价值2.52万亿元 增长14.8%
PDF Datasheet 数据手册内容提取
DATASHEET Board Level Cooling – Square Basket 5690 BOARD LEVEL COOLING – Square Basket 5690 Square Basket 5690 is a series of square basket board level heat sinks designed to cool LED, TO‐3, and TO‐220 devices. Representative image only. ORDERING INFORMATION Part Number Device Type 569000B00000G LED 569003B00000G TO‐3 569022B00000G TO‐220 HEAT SINK DETAILS Property Details Property Details Material Aluminum Heat Sink Width (mm) 46.48 Finish Black Anodize Heat Sink Length (mm) 46.48 Device Attachment Options Requires Mounting Kit Heat Sink Height (mm) 33.27 Thermal Interface Material ‐ Heat Sink Mounting Direction Horizontal MECHANICAL & PERFORMANCE Drawing dimensions are shown in mm, (in) Part Number 569000B00000G Part Number: 569003B00000G USA: 1.855.322.2843 Board Level Cooling EUROPE: 39.051.764002 www.aavid.com ASIA: 86.21.6115.2000 x8122
DATASHEET Board Level Cooling – Square Basket 5690 Part Number: 569022B00000G USA: 1.855.322.2843 Board Level Cooling EUROPE: 39.051.764002 www.aavid.com ASIA: 86.21.6115.2000 x8122
Mouser Electronics Authorized Distributor Click to View Pricing, Inventory, Delivery & Lifecycle Information: A avid: 569003B00000G 569022B00000G 569000B00000G
